در خرید میلگرد کوپلر میلگرد یک نوع اتصالات مکانیکی است که در آهن وان برای اتصال دو تیر میلگرد به یکدیگر به کار میرود.
این نوع اتصال از رزوهها، مهرهها و اتصالات مکانیکی دیگر استفاده میکند تا اتصال محکمی بین دو میلگرد ایجاد شود.
فهرست محتوا
اهمیت کوپلر میلگرد
کوپلر میلگرد اهمیت زیادی در ساخت و سازهای فلزی دارد، زیرا این اتصالات قادرند تا تیرهای میلگرد را به یکدیگر متصل کنند و از ایجاد تغییرات ناخواسته در سازه جلوگیری کنند. همچنین، با استفاده از کوپلر میلگرد، امکان تعمیر و نگهداری سازهها را نیز بهبود میبخشد.
مزایا و معایب کوپلر میلگرد
مزایا:
- قابلیت اتصال سریع: کوپلر میلگرد به سرعت و آسانی میتواند دو تیر میلگرد را به یکدیگر متصل کند.
- انعطافپذیری: این نوع اتصالات میتوانند در برابر حرکات و انفجارهای جزئی مقاوم باشند و فشارهای ناشی از انقباض و تغییر شکل را جذب کنند.
- کارایی: کوپلرهای میلگرد معمولاً قابلیت تحمل بارهای زیاد را دارند و برای ساخت و سازهای بزرگ و سنگین مناسب هستند.
معایب:
- هزینه: معمولا نصب و استفاده از کوپلرهای میلگرد نسبت به روشهای دیگر هزینهبرتری دارد.
- نیاز به فضای اضافی: برای نصب کوپلر میلگرد، فضای کافی برای قرار گرفتن آن در محل مورد نیاز است که در بعضی موارد ممکن است محدودیتهایی ایجاد کند.
- حساسیت به خرابیهای مکانیکی: در صورتی که کوپلر میلگرد به طور صحیح نصب نشود یا در طول زمان خراب شود، ممکن است منجر به ضعف و ناتوانی در سازه شود.
انواع کوپلر میلگرد
انواع مختلفی از کوپلرهای میلگرد وجود دارند، از جمله:
- کوپلر میلگرد معمولی: این نوع کوپلرها برای اتصال دو تیر میلگرد به یکدیگر استفاده میشوند و معمولاً از مواد فولادی ساخته میشوند.
- کوپلر میلگرد میلهای: این نوع کوپلرها دارای یک میله مرکزی هستند که دو تیر میلگرد را به هم وصل میکند. آنها به طور خاص در برنامههایی که نیاز به انعطاف بیشتری دارند، مورد استفاده قرار میگیرند.
- کوپلر میلگرد کوتاه: این نوع کوپلرها کوتاهتر از کوپلرهای معمولی هستند و برای اتصال دو تیر میلگرد کوتاه به یکدیگر استفاده میشوند.
- کوپلر میلگرد بلند: این نوع کوپلرها بلندتر از کوپلرهای معمولی هستند و معمولاً برای اتصال دو تیر میلگرد بلند به یکدیگر استفاده میشوند.
- کوپلر استاندارد: کوپلر استاندارد یکی از کوپلرهایی است که میتواند در تمامی بخشهای سازه مورد استفاده قرار گیرد. این کوپلرها به عنوان کوپلر با رزوه راستگرد نیز شناخته میشوند، به این معنی که شیارهای پیچی در آنها راستگرد هستند. از میلگرد برای ساخت کوپلر استاندارد استفاده میشود. این کوپلر برای استفاده در هر بخشی از سازه که میلگردهای قابل چرخش در بتن وجود داشته باشد، مناسب است. معمولاً این کوپلرها برای میلگردهای با سایز ۱۶ تا ۵۰ تولید میشوند. همچنین، کوپلرها به صورت سفارشی با طول و گام مشخص نیز تولید میشوند.
- کوپلر با رزوه چپ و راست: کوپلر با رزوه چپ و راست یک نوع کوپلر است که میتواند در تمامی قسمتهای سازه استفاده شود، اما با کوپلر استاندارد تفاوت دارد. در این نوع کوپلر، نیازی به قابلیت چرخش داشتن هیچکدام از میلگردها نیست، بلکه تاثیر بیشتری دارد. با استفاده از کوپلرهای پیچی دو طرفه، کوپلر به صورت پیچی به میلگردها پیچیده میشود و با رزوه آنها درگیر میشود، در نتیجه میلگردها تا انتهای کوپلر فشرده میشوند.
- کوپلر تبدیل: کوپلر تبدیل اجازه میدهد دو میلگرد با اندازههای مختلف را به یکدیگر متصل کنید. اما باید توجه داشته باشید که ابتدا میلگرد با قطر بزرگتر باید بسته شود. قطر سوراخها در هر دو طرف کوپلر تبدیل متفاوت است و برای یک اندازه خاص از میلگرد مناسب است. این نوع کوپلر عموماً برای میلگردهای با اندازه ۲۰ تا ۵۰ در بازار موجود است. البته، تولید کوپلر تبدیل با اندازه سفارشی نیز امکانپذیر است، اما معمولاً این کوپلر با تفاوت یک اندازه در دو طرف تولید میشود.
- کوپلر گروتی: کوپلر گروتی بهطور عمده در سازههای پیشساخته و طراحیهای سازههای بتنی مانند دیوارها، تیرها و ستونها مورد استفاده قرار میگیرد. در روش اجرای کوپلینگ میلگردها، ابتدا بخشی از سر میلگرد بیرون از بتن بیرون میآید و رزوه میشود. در مقابل، در قطعه دیگر، میلگردهایی که یک سر آنها کوپلر دارد، درون بتن قرار میگیرند و بهطور کامل زیر بتن دفن میشوند. در این حالت، قطعات دارای میلگردهای رزرو شده روی میلگردهای کوپلر دار، به دلیل فشار وارده از بتن به میلگردها، بهطور محکم به یکدیگر متصل میشوند.
- کوپلر انتهایی: کوپلر انتهایی به وسیله ایجاد فضای بیشتر برای بتن ریزی و افزایش امکان استفاده از میلگردها، اهمیت خاصی در ساخت تیرها و ستونها در سازهها دارد. برای افزایش تعداد میلگردها در سازه، مهندسان از مقاطع کوچکتری استفاده میکنند تا ازدحام میلگردها در بتن کاهش یابد. همچنین، در برخی موارد، خمیدگیهای ۹۰ درجه در آرماتور بندی میلگردها ممکن است محدودیتهایی را در بتن ریزی ایجاد کند. برای رفع این مشکلات و کاهش تراکم میلگردها در بتن، میتوان از کوپلر انتهایی میلگرد به جای خم کردن آنها استفاده نمود.
- کوپلر پیچی: کوپلر پیچی، به عنوان کوپلر قفلشونده نیز شناخته میشود. این نوع کوپلر بیشتر برای اتصال میلگردهایی با حداکثر طول ۲۰ سانتیمتر استفاده میشود. اتصال بهترین و مقاومترین برای میلگردها و تقویت بتن انتظار میرود که از کوپلر پیچی استفاده شود. در نصب این نوع کوپلینگ، نیازی به رزوه کردن سر میلگردها نیست. استفاده از کوپلر پیچی منجر به یکپارچهسازی میلگردها در ستونها، تیرها و سازههای پیشساخته میشود. برای نصب این کوپلر، یک آچار استاندارد و مناسب مورد نیاز است و نیازی به داشتن تخصص یا مهارت خاصی برای انجام عملیات نصب نیست.
- کوپلر جوشی: کوپلر جوشی به جای نیاز به جوشکاری میلگردها، قطعه کوپلر به سازه فلزی مورد نظر جوش داده میشود. برای تولید کوپلرهای جوشی، اغلب از فولاد نرم استفاده میشود.
- کوپلر مخصوص آرماتورهای فشاری: کوپلر مخصوص آرماتورهای فشاری به نیروی فشاری بین میلگردها تقسیم میکند. این نوع کوپلر عمدتاً برای آرماتورهایی که تحت فشار قرار میگیرند و برای ساخت شبکه مش میلگرد استفاده میشود. معمولا این کوپلر برای میلگردهای با اندازه ۲۰ تا ۵۰ میلیمتر مناسب است و در اندازههای کوچکتر استفاده نمیشود.
- کوپلر موقعیت: کوپلر موقعیت، از قسمتهای نر و ماده و یک مهره قفلکننده تشکیل شده است. این کوپلرها به منظور اتصال آرماتورها که امکان حرکت آنها وجود ندارد یا در سازههای بتنی به صورت جداگانه قرار میگیرند، مورد استفاده قرار میگیرند.

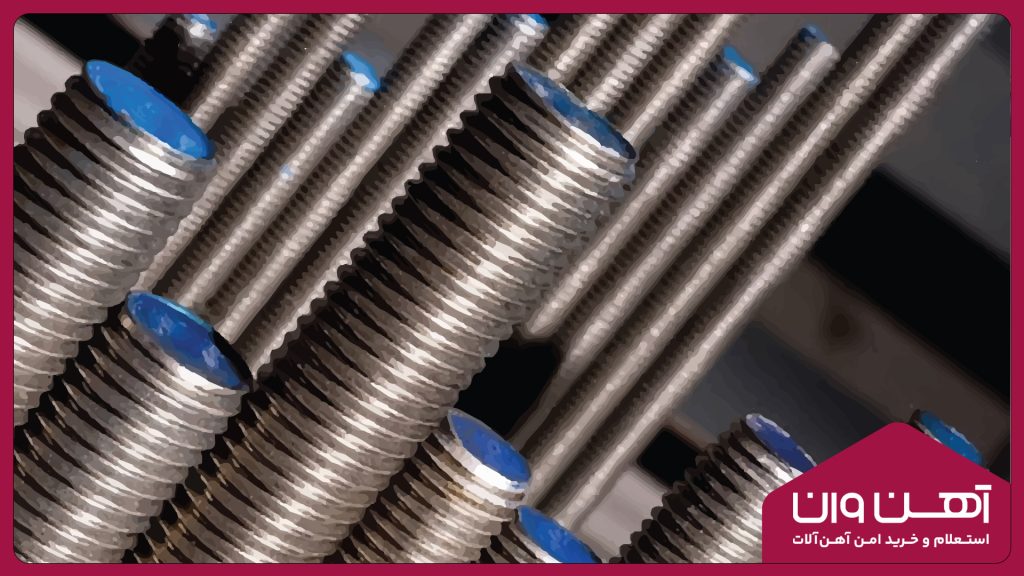

هر نوع کوپلر میلگرد برای نیازهای خاصی طراحی شده است و ممکن است در شرایط مختلف مورد استفاده قرار گیرند.
![هر نوع کوپلر میلگرد برای نیازهای خاصی طراحی شده است و ممکن است در شرایط مختلف مورد استفاده قرار گیرند](https://ahan.one/wp-content/uploads/2024/05/کوپلر-میلگرد-چیست-آهن-وان-1024x576.jpg)
کاربردهای کوپلر میلگرد
کوپلرهای میلگرد در صنعت ساخت و ساز و مهندسی عمران چندین کاربرد مهم دارند:
- اتصال میلگردها: کوپلرها برای اتصال دو تیر میلگرد به یکدیگر استفاده میشوند، از جمله در ساخت تیرها، ستونها، و پایههای سازه.
- اتصالات در نصب تجهیزات: در برخی موارد، کوپلرها میتوانند برای اتصال تجهیزات و قطعات مختلف در ساختمانها و سازههای صنعتی استفاده شوند.
- تقویت و تثبیت سازهها: با استفاده از کوپلرها، میتوان تیرها و ستونها را به یکدیگر متصل کرده و استحکام سازهها را افزایش داد.
- اتصال میلگردها به تیرها و ستونها: کوپلرها برای اتصال میلگردها به تیرها و ستونها در سازههای بتنی استفاده میشوند، از جمله در سیستمهای ساختمانی و تأسیسات.
- استفاده در سازههای پیشساخته: در سازههایی که از قبل تولید شده و به محل نصب منتقل میشوند، کوپلرها برای اتصال قطعات مختلف استفاده میشوند، از جمله در محلولهای پیشساخته بتنی.
شاید برای شما جالب باشد: خرید هاش
قیمت کوپلر میلگرد به چه عواملی بستگی دارد؟
قیمت کوپلرهای میلگرد ممکن است به عوامل زیر بستگی داشته باشد:
- ابعاد و اندازه: ابعاد و اندازه کوپلر، از جمله قطر و طول آن، بر قیمت آن تأثیر میگذارد. کوپلرهای بزرگتر و با اندازههای بیشتر ممکن است قیمت بیشتری داشته باشند.
- مواد تشکیلدهنده: نوع موادی که برای ساخت کوپلر استفاده میشود، میتواند قیمت را تحت تأثیر قرار دهد. مثلاً کوپلرهای فولادی با کیفیت بالاتر ممکن است قیمت بیشتری داشته باشند.
- نوع پوشش و تکنولوژی ساخت: اگر کوپلر دارای پوششهای خاصی مانند آبگریز یا ضد زنگ باشد، قیمت آن ممکن است افزایش یابد. همچنین، استفاده از تکنولوژیهای پیشرفته در ساخت کوپلرها نیز ممکن است قیمت را افزایش دهد.
- بازار و تقاضا: شرایط بازار و تقاضا نیز میتواند بر قیمت کوپلرهای میلگرد تأثیرگذار باشد. در بازارهای با رقابت شدید، قیمتها ممکن است پایینتر باشند، در حالی که در بازارهای با تقاضای بالا و عرضه محدود، قیمتها ممکن است بالاتر رود.
نحوه اجرای کوپلر میلگرد
نحوه اجرای کوپلر میلگرد به وسیله مراحل زیر توضیح داده میشود:
- آمادهسازی سطح: ابتدا سطح میلگردهایی که قرار است با کوپلر متصل شوند، باید به دقت تمیز شده و آمادهسازی شود. این شامل برش کردن میلگردها به اندازه مناسب و حذف هر گونه آلودگی و زنگ زدگی میشود.
- قرار دادن کوپلر: کوپلر بر روی میلگردها قرار داده میشود، به گونهای که بخشهای نر و ماده آن با میلگردها همخوانی داشته باشند و کاملاً محکم قرار گیرند.
- قفلکردن کوپلر: پس از قرار دادن کوپلر، مهرههای قفلکننده متصل شده و کوپلر به میلگردها محکم شده و اتصال میلگردها تثبیت میشود.
- بتن ریزی: در صورت لزوم، بعد از اجرای مراحل قبلی، بتن ریزی میشود. در این مرحله، کوپلر و میلگردها به داخل بتن دفن میشوند و تثبیت میگردند.
- تمام شدن عملیات: پس از اتمام عملیات، میتوان با توجه به نوع کوپلر و شرایط اجرایی، انجام آزمونهای مختلفی از جمله آزمون تست کشش بر روی اتصالات را انجام داد تا اطمینان حاصل شود که اتصالات کوپلر به درستی انجام شدهاند و سازه مورد نظر ایمنی لازم را دارد.
آئیننامه بتن ایران در استفاده از کوپلر
به منظور رعایت آئیننامه بتن ایران در استفاده از کوپلر، این نکات باید مدنظر قرار گیرد:
- وصلههای مکانیکی باید به یکی از دو گروه زیر تعلق داشته باشند:
گروه ۱: وصلههای مکانیکی که انتقال نیرو در آنها از طریق غالف اتکایی، کوپلر، غالف کوپل کننده و موارد مشابه انجام میشود.
گروه ۲: وصلههای مکانیکی که مقاومت گسیختگی کشش اسمی آرماتورهای وصله شده را تحمل میکنند.
- وصلههای مکانیکی گروه ۱ نباید در فواصل کمتر از دو برابر ارتفاع مقطع عضو از تیر یا ستون واقع شده باشند، یا در مقاطع بحرانی که در آنها احتمال تسلیم آرماتورها وجود دارد. استفاده از وصلههای گروه ۲ در هر نقطه مجاز است در صورتی که رده آرماتورها S400 و S420 باشد و تیر، پیشساخته نباشد. در موارد دیگر، شرایط وصلههای گروه ۱ باید رعایت شود.
- استفاده از وصله مکانیکی برای انتقال نیروی فوق از ردههای آرماتور بالاتر از S400 و S420 مجاز نیست.
- در نظر گرفتن اثر افزایش ابعاد میلگرد ناشی از وصله مکانیکی برای تأمین پوشش بتنی کافی بر روی میلگرد ضروری است.
- وصله مکانیکی میلگردها باید در کشش و فشار دارای مقاومت حداقل برابر ۱.۲۵ باشد.
![](https://ahan.one/wp-content/uploads/2024/05/کوپلر-میلگرد-و-کاربرد-آن-با-آهن-وان-1024x576.jpg)
سوالات متداول
کوپلر میلگرد برای اتصال میلگردها در سازهها، تثبیت سازههای بتنی، و ایجاد اتصالات قوی و محکم بین عناصر سازه استفاده میشود.
ابعاد و اندازه کوپلر، مواد تشکیلدهنده، نوع پوشش و تکنولوژی ساخت، و شرایط بازار و تقاضا از جمله عواملی هستند که بر قیمت کوپلر میلگرد تأثیر میگذارند.
کوپلر میلگرد در اتصال میلگردها، تثبیت سازهها، اتصال تجهیزات، تقویت سازهها، و استفاده در سازههای پیشساخته بتنی مورد استفاده قرار میگیرد.
کوپلرهای استاندارد، کوپلرهای پیچی، کوپلرهای جوشی، کوپلرهای مخصوص آرماتورهای فشاری، و کوپلرهای موقعیت از جمله انواع کوپلرهای میلگرد هستند.
جمعبندی آهن وان
کوپلر میلگرد، ابزاری است که برای اتصال و تثبیت میلگردها در سازهها و سازههای بتنی استفاده میشود. این اجزاء مهم در صنعت ساخت و ساز به دلیل توانایی ایجاد اتصالات قوی و محکم، تثبیت سازهها، و ایجاد اتصالات بین عناصر سازه مورد توجه قرار میگیرند. انواع مختلف کوپلرها شامل استاندارد، پیچی، جوشی، مخصوص آرماتورهای فشاری، و موقعیت میباشند، هرکدام با کاربردها و ویژگیهای خاص خود.
