تست نشتی یکی از روش‌های حیاتی برای بررسی یکپارچگی لوله‌ها و اطمینان از عدم وجود نشت گاز یا مایعات در سیستم‌های لوله‌کشی است. این روش، که به‌طور گسترده در صنایع نفت و گاز، پتروشیمی و آب و فاضلاب استفاده می‌شود، نقش کلیدی در حفظ ایمنی و بهینه‌سازی عملکرد سیستم‌های لوله‌کشی دارد. روش تست نشتی شامل استفاده از فشار هوا، گاز یا مایعات برای بررسی مقاومت لوله‌ها و شناسایی هرگونه نشتی است. در این مقاله، به بررسی جزئیات تجهیزات مورد نیاز، مراحل انجام، مزایا و معایب، و کاربردهای این روش خواهیم پرداخت. آهن وان یکی از تجهیزات کلیدی در فرآیند تست نشتی است که برای اندازه‌گیری دقیق فشار و اطمینان از عملکرد صحیح سیستم‌های لوله‌کشی به کار می‌رود.
فهرست محتوا

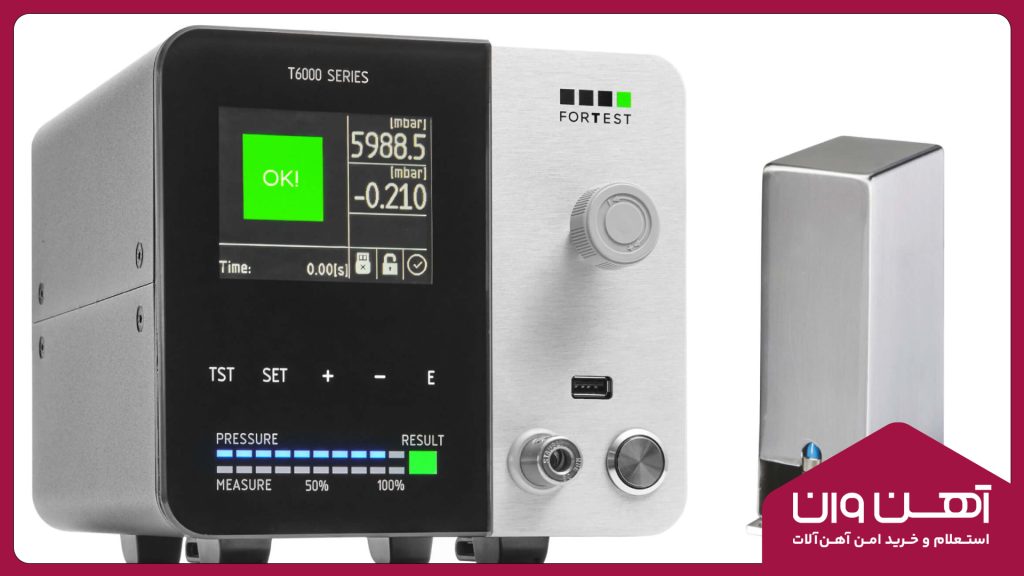

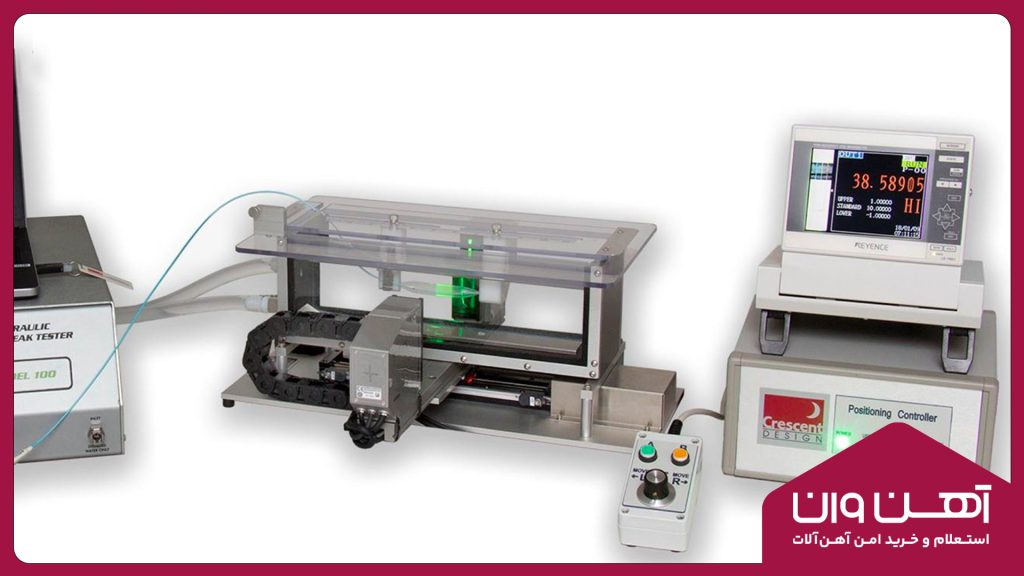

ابزارها و تجهیزات تست نشتی
تجهیزات تست نشتی شامل موارد زیر است:
کمپرسور هوا یا پمپ فشار: برای تولید هوای فشرده یا مایعات تحت فشار که به سیستم تزریق می‌شود تا فشار مورد نیاز برای تست نشتی ایجاد گردد.
گیج فشار :(Pressure Gauge) برای اندازه‌گیری فشار داخلی لوله‌ها در طول آزمایش استفاده می‌شود. این گیج‌ها دقیقاً نشان می‌دهند که فشار داخل لوله چقدر است و آیا افت ناگهانی فشار رخ داده است یا خیر.
شیرهای ایمنی :(Safety Valves) برای جلوگیری از فشار بیش از حد و محافظت از سیستم، شیرهای ایمنی نصب می‌شوند که در صورت افزایش غیرمنتظره فشار، باز شده و فشار اضافی را تخلیه می‌کنند.
حسگرهای نشتی: این حسگرها یا محلول‌های صابونی برای شناسایی نشتی‌های کوچک در طول آزمایش استفاده می‌شوند. محلول صابونی به سطح لوله زده می‌شود و در صورت وجود نشتی، حباب‌هایی روی سطح ایجاد می‌شود که نشتی را نشان می‌دهد.
دوربین‌های حرارتی: در بعضی موارد، از دوربین‌های تشخیص حرارتی برای شناسایی تغییرات دمایی ناشی از نشت گاز یا مایعات استفاده می‌شود. این ابزارها قادر به شناسایی نشت‌های نامحسوس هستند که با روش‌های سنتی قابل تشخیص نیستند.
نحوه کار با ابزارهای تست نشتی
آماده‌سازی سیستم: ابتدا لولههای مورد آزمایش باید آب‌بندی شوند تا اطمینان حاصل شود که هیچ نشتی آشکار قبلاً وجود ندارد. برای این کار، تمام اتصالات و دریچه‌ها بسته می‌شوند و سطح لوله باید کاملاً تمیز باشد.
آماده‌سازی سیستم، تزریق فشار، نگهداری فشار، بازرسی برای نشتی
تزریق فشار: کمپرسور یا پمپ به لوله متصل شده و فشار هوا یا مایع تا حد مشخصی افزایش می‌یابد. این فشار بسته به استانداردهای صنعتی و نوع لوله ممکن است متفاوت باشد. به عنوان مثال، فشار مورد استفاده در لولههای گاز طبیعی ممکن است بسیار بیشتر از لولههای آب باشد.
نگهداری فشار: پس از تزریق فشار، لوله برای مدت زمان معینی (معمولاً بین ۳۰ دقیقه تا چند ساعت) تحت فشار نگه داشته می‌شود تا پایداری فشار و عدم وجود نشتی تأیید گردد.
بازرسی برای نشتی: در طول نگهداری فشار، متخصصان با استفاده از گیج‌های فشار و حسگرهای نشتی نقاطی را که ممکن است نشتی وجود داشته باشد بررسی می‌کنند. افت ناگهانی فشار نشانه وجود نشتی در سیستم است.
ابزارها و تجهیزات تست نشتی
| ابزار/تجهیزات | توضیحات |
|---|---|
کمپرسور هوا یا پمپ فشار |
فشار برای تولید هوای فشرده یا مایعات تحت فشار که به سیستم تزریق می‌شود تا فشار مورد نیاز برای تست نشتی ایجاد گردد. |
گیج فشار (Pressure Gauge) |
برای اندازه‌گیری فشار داخلی لوله‌ها در طول آزمایش استفاده می‌شود. این گیج‌ها نشان می‌دهند که فشار داخل لوله چقدر است و آیا افت ناگهانی فشار رخ داده است یا خیر. |
شیرهای ایمنی (Safety Valves) |
برای جلوگیری از فشار بیش از حد و محافظت از سیستم، شیرهای ایمنی نصب می‌شوند که در صورت افزایش غیرمنتظره فشار، باز شده و فشار اضافی را تخلیه می‌کنند. |
حسگرهای نشتی |
این حسگرها یا محلول‌های صابونی برای شناسایی نشتی‌های کوچک در طول آزمایش استفاده می‌شوند. |
دوربین‌های حرارتی |
برای شناسایی تغییرات دمایی ناشی از نشت گاز یا مایعات استفاده می‌شود و قادر به شناسایی نشت‌های نامحسوس هستند که با روش‌های سنتی قابل تشخیص نیستند. |
مزایا و معایب تست نشتی
مزایا
دقت بالا در شناسایی نشتی‌ها: تست نشتی به دلیل استفاده از فشار و ابزارهای حساس، میتواند حتی کوچک‌ترین نشتی‌ها را شناسایی کند و از وقوع مشکلات بزرگ‌تر جلوگیری کند.
محافظت از سیستم‌های حیاتی: با انجام منظم تست نشتی، می‌توان از نشت گاز یا مایعات خطرناک جلوگیری کرده و اطمینان حاصل کرد که سیستم‌ها به درستی کار می‌کنند.
انعطاف‌پذیری در انتخاب روش: با توجه به نوع لوله و نیازهای پروژه، می‌توان از تست هیدرواستاتیک، پنوماتیک یا دیگر روش‌ها استفاده کرد که به پروژه انعطاف بیشتری می‌بخشد.
قابلیت استفاده در محیط‌های متنوع: این روش‌ها می‌توانند در محیط‌های مختلف از جمله کارگاه‌های صنعتی، خطوط لوله زیرزمینی و تأسیسات حساس به کار برده شوند.
معایب
خطر انفجار در تست پنوماتیک: به دلیل استفاده از هوای فشرده، در صورتی که نشتی یا خرابی در لوله‌ها وجود داشته باشد، خطر انفجار وجود دارد. بنابراین رعایت نکات ایمنی در این روش بسیار مهم است.
هزینه‌های بالا: برخی از روش‌های تست نشتی، به خصوص تست‌های پیشرفته مانند دوربین‌های حرارتی و تست پنوماتیک با گازهای بیاثر، می‌توانند هزینه‌بر باشند.
زمان‌بر بودن برخی از روش‌ها: برخی روش‌ها مانند تست هیدرواستاتیک نیاز به زمان بیشتری برای آماده‌سازی و نگهداری فشار دارند و در پروژه‌هایی که نیاز به تست سریع دارند ممکن است محدودیت ایجاد کند.
محدودیت در مواد لوله‌ها: برای لولههایی که نسبت به رطوبت حساس هستند، استفاده از تست هیدرواستاتیک ممکن است مناسب نباشد و به جای آن باید از تست پنوماتیک استفاده کرد.
ابزارها و تجهیزات تست نشتی
خطر انفجار در تست پنوماتیک: به دلیل استفاده از هوای فشرده، در صورتی که نشتی یا خرابی در لوله‌ها وجود داشته باشد، خطر انفجار وجود دارد. بنابراین رعایت نکات ایمنی در این روش بسیار مهم است.
خطر انفجار در تست پنوماتیک، هزینه‌های بالا، زمان‌بر بودن برخی از روش‌ها، محدودیت در موارد لوله‌ها
هزینه‌های بالا: برخی از روش‌های تست نشتی، به خصوص تست‌های پیشرفته مانند دوربین‌های حرارتی و تست پنوماتیک با گازهای بیاثر، می‌توانند هزینه‌بر باشند.
زمان‌بر بودن برخی از روش‌ها: برخی روش‌ها مانند تست هیدرواستاتیک نیاز به زمان بیشتری برای آماده‌سازی و نگهداری فشار دارند و در پروژه‌هایی که نیاز به تست سریع دارند ممکن است محدودیت ایجاد کند.
محدودیت در مواد لوله‌ها: برای لولههایی که نسبت به رطوبت حساس هستند، استفاده از تست هیدرواستاتیک ممکن است مناسب نباشد و به جای آن باید از تست پنوماتیک استفاده کرد.
کاربردهای تست نشتی
صنعت نفت و گاز: در خطوط لوله انتقال گاز طبیعی و نفت خام، تست نشتی به منظور جلوگیری از نشت مواد خطرناک و جلوگیری از خطرات انفجاری به طور منظم انجام می‌شود.
صنایع پتروشیمی: برای اطمینان از یکپارچگی مخازن تحت فشار و لولههای انتقال مواد شیمیایی که می‌توانند به محیط زیست آسیب بزنند، تست نشتی ضروری است.
صنعت ساخت و ساز: در پروژه‌های ساخت و ساز و تأسیسات، تست نشتی به منظور بررسی سیستم‌های گرمایش و سرمایش و تأسیسات تهویه هوا به کار برده می‌شود.
صنایع آب و فاضلاب: در خطوط لوله آب و فاضلاب، تست نشتی به منظور جلوگیری از هدررفت آب و کاهش هزینه‌ها به‌صورت منظم انجام می‌شود.
نحوه کار با ابزارها
| مرحله | توضیحات |
|---|---|
آماده‌سازی سیستم |
لوله‌ها باید آب‌بندی شوند و تمام اتصالات و دریچه‌ها بسته شوند. سطح لوله باید کاملاً تمیز باشد. |
تزریق فشار |
کمپرسور یا پمپ به لوله متصل شده و فشار هوا یا مایع تا حد مشخصی افزایش می‌یابد. |
نگهداری فشار |
لوله برای مدت زمان معینی تحت فشار نگه داشته می‌شود تا پایداری فشار و عدم وجود نشتی تأیید گردد. |
بازرسی برای نشتی |
با استفاده از گیج‌های فشار و حسگرهای نشتی، نقاطی که ممکن است نشتی وجود داشته باشد بررسی می‌شوند. |
سوالات متداول
چه تفاوتی بین تست هیدرواستاتیک و پنوماتیک وجود دارد؟
تست هیدرواستاتیک از آب یا دیگر مایعات استفاده میکند، در حالی که تست پنوماتیک از هوای فشرده یا گازهای بیاثر برای ایجاد فشار استفاده میکند. تست پنوماتیک سریعتر است اما خطرات بیشتری دارد.
کدام روش تست نشتی برای لولههای حساس به رطوبت مناسب است؟
برای لولههایی که نباید با رطوبت تماس داشته باشند، تست پنوماتیک که از هوا یا گازهای خشک استفاده میکند، بهترین گزینه است.
آیا تست نشتی میتواند خطر انفجار داشته باشد؟
بله، بهویژه در تست پنوماتیک به دلیل استفاده از هوای فشرده، اگر نشتی وجود داشته باشد، خطر انفجار وجود دارد. به همین دلیل، رعایت نکات ایمنی بسیار ضروری است.
جمع‌بندی آهن وان
تست نشتی یکی از ابزارهای حیاتی برای حفظ ایمنی و کارایی سیستم‌های لوله‌کشی است. این روش به دلیل دقت بالا، توانایی در شناسایی نشتی‌های کوچک و انعطاف‌پذیری در انتخاب روش، در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب مورد استفاده قرار می‌گیرد. با این حال، به دلیل خطرات مربوط به تست پنوماتیک و هزینه‌های بالای تست هیدرواستاتیک، انتخاب روش مناسب تست باید با توجه به نیازهای خاص پروژه انجام شود. این تست به منظور اطمینان از عملکرد صحیح سیستم‌ها و پیشگیری از نشت گاز یا مایعات خطرناک به شدت توصیه می‌شود.
