پروفیل Z چیست؟ 3 نکته + آموزش نصب

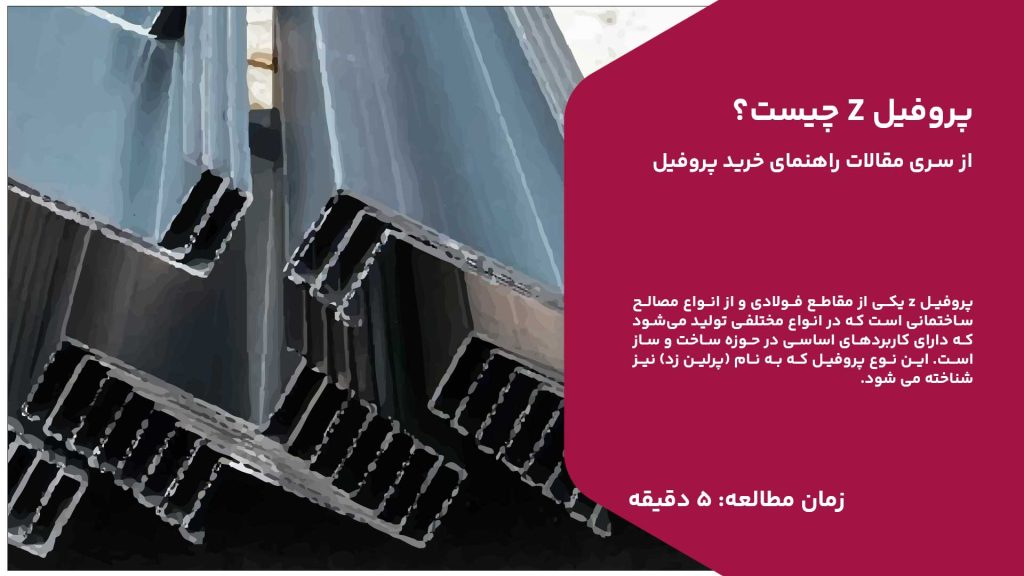

پروفیل z یکی از مقاطع فولادی و از انواع مصالح ساختمانی است که در انواع مختلفی تولید می‌شود که دارای کاربردهای اساسی در حوزه ساخت و ساز است. این نوع پروفیل که به نام (پرلین زد) نیز شناخته می شود.

پروفیل z یکی از مقاطع فولادی و از انواع مصالح ساختمانی است که در انواع مختلفی تولید می‌شود که دارای کاربردهای اساسی در حوزه ساخت و ساز است. این نوع پروفیل که به نام (پرلین زد) نیز شناخته می شود.

پروفیل زد یکی از شناخته شده ترین انواع پروفیل است و در این مقاله از آهن وان با ویژگی‌ها، ابعاد، مشخصات، نحوه نصب پروفیل زد، مزایا و کاربرد آن آشنا می‌شوید. از لحاظ شکلی به صورت حرف انگلیسی Z دارد و از نوع پروفیل‌ با مقاطع باز محسوب می‌شود. این نوع پروفیل در افزایش استحکام اسکلت‌های فلزی نقش کلیدی ایفا می‌کند. جهت کسب اطلاعات بیشتر در خصوص چگونگی پروفیل زد یا خرید پروفیل با کارشناسان شرکت آهن وان همراه باشید.

فهرست محتوا

نحوه تولید پروفیل زد

مواد اولیه در تولید این محصول مطابق با استانداردهای ملی ایران به دو صورت ورق‌های فولادی سرد و ورق سیاه، انتخاب می‌شوند. تولید پروفیل زد معمولا در ضخامت‌های 2، 2.5 و 3 میلی‌متر صورت می‌گیرد. ابتدا رول‌هاي فلزي در سايزها و ابعاد مختلف برش مي‌خورند. در قدم بعدي ورق‌هاي برش خورده شده در دستگاه مخصوص ساخت پروفيل زد قرار مي‌گيرند كه خم‌هاي متعددي در هر ورقه ایجاد مي‌شود. سپس پروفيل از سمت دیگر دستگاه كه مخصوص بررسي شكل و مقطع است، عبور مي‌كند تا در مقاطع مختلف توليد شود.

از لحاظ شکلی به صورت حرف انگلیسی Z دارد و از نوع پروفیل‌ با مقاطع باز محسوب می‌شود.

نکات مهم و ضروری هنگام نصب پروفیل زد

نصب پرلین‌ افقی از اصلی‌ترین نکات در نصب پروفیل z است، که این عمل نصب باید مطابق با استانداردها و الزامات فنی انجام شود. این کاربا هدف ایجاد پوشش برای دیوارها انجام می‌گیرد.

برخی از مهم‌ترین نکاتی که برای نصب این پروفیل‌ها باید در نظر گرفته شود، عبارتند از:

  • برای اینکه ورقه‌های فلزی به‌راحتی روی پروفیل‌ها ثابت شوند باید حداقل 50 میلی‌متر عرض داشته باشند.
  • پروفیل‌ زد باید فاصله مناسبی از هم داشته باشند و باید مطابق با بار و وزن سازه در نظر گرفته شود.
  • باید از تیرک‌ها برای ثابت‌کردن اتصال پروفیل‌ها به هم استفاده کرد.
  • اگر از ورق‌هایی با قطر ۰.۵ میلی‌متر استفاده می‌کنید، نباید بیش از یک متر فاصله بین آن‌ها قرار دهید.
  • در صورت استفاده از ورق با ضخامت ۰.۷ نباید پروفیل‌ سقفی بیشتر از ۱.۲ متر از هم فاصله داشته باشد.
  • زمانی که تمام پروفیل‌ها را نصب کردید، باید یک قاب برای نگهداری و پشتیبانی آن‌ها ایجاد کنید.
  • در حین کار، اتصالات و چارچوب‌ها را بررسی کنید تا مطمئن شوید که مشکلی ندارند.
  • بهتر است پروفیل‌ها را با یک لایه رنگ بپوشانید تا در برابر رطوبت مقاومت بالاتری داشته باشند.
  • چارچوب پروفیل زد باید درست و تراز شده باشد.
  • کیفیت پروفیل‌ باید به گونه‌ای باشد که در طولانی ‌مدت دچار خوردگی نشود.

وزن پروفیل‌ زد معمولاً ۴-۱۰ کیلوگرم است تا حمل آن‌ها راحت‌تر انجام شود.

مشخصات پروفیل زد

  • سايز بال بالا : 50 تا 100 ميلي متر
  • سايز لبه بالا: 15 تا 30 ميلي متر
  • سايز بال پایین : 50 تا 100 ميلي متر
  • سايز لبه پايين :15 تا 30 ميلي متر
  • حد فاصل بين بال پايين و بالا : 100 تا 400 ميلي متر

انواع پروفیل زد

پروفیل‌ زد از نظر شکل ظاهری به سه دسته ساده، لبه‌دار و پانچ‌دار تقسیم می‌شود. پروفیل‌ زد ساده در انتهای بال‌های خود هیچ زایده‌ای ندارد و کاملا ساده است. در صورتی که در انتهای دو بال پروفیل زد‌ لبه‌دار، دو ضلع کوچک خمیده هم دیده می‌شود. پروفیل زد پانچ‌دار هم روی ضلع خود سوراخ‌هایی پانچ‌شده دارد. وجود این سوراخ‌ها باعث آسان‌ترشدن نحوه نصب پروفیل زد پانچ‌دار می‌شود.

با وزن

در ضخامت

نوع پروفیل زد

با وزن 4.9، 6 و 7.2 کیلوگرم

در ضخامت های 2، 2.5 و 3

پروفیل Z16

با وزن 5.2، 6.5 و 7.7 کیلوگرم

در ضخامت های 2، 2.5 و 3

پروفیل Z18

با وزن 5.5، 6.8، 8 و 9.5 کیلوگرم

در ضخامت های 2، 2.5، 3 و 3.5

پروفیل Z20

با وزن 5.8، 7.2، 8.6 و 10 کیلوگرم

در ضخامت های 2، 2.5، 3 و 3.5

پروفیل Z22

در قدم بعدي ورق‌هاي برش خورده شده در دستگاه مخصوص ساخت پروفيل زد قرار مي‌گيرند كه خم‌هاي متعددي در هر ورقه ایجاد مي‌شود.

کاربردهای پروفیل Z

  • کاربرد پروفیل z جهت استفاده در ساخت سازه‌ها و سایر کاربردهای این محصولات به شرح زیر می باشد.

    • استفاده به عنوان پوشش سقف سالن‌های بزرگ مانند سالن‌های ورزشی، کارگاه‌ها، پارکینگ‌ها، سوله‌ها و انبارها
    • ساخت ستون‌های مقاطع مرکب، چارچوب پنجره، درب‌های چوبی و MDF، ایستگاه‌های سوخت‌رسانی، اتوبوس و ترن
    • تقویت سازه‌های فلزی و همچنین تیرها
    • اتصال سازه‌های اسکلت فلزی
    • استفاده در کشتی سازی، در ریل‌ها، پایه‌ها و ساخت فریم فلزی
    • افزایش استحکام سقف سالن‌های چند طبقه با وزن زیاد
    • ساخت و تولید اسکلت‌های ساختمانی

مزایای پروفیل زد

مزایای پروفیل زد در صنایع گوناگون عبارتند از:

  • قابل استفاده در تمام سازه‌های فلزی
  • افزایش استحکام و مقاومت ساختمان و قابل استفاده در مناطق زلزله‌خیز
  • حمل و نقل آسان و راحت و عدم صدمه دیدن حین جابجایی نسبت به ساير مصالح
  • نصب بسیار آسان و راحت و عدم نیاز به ماشین‌آلات و تجهیزات خاص
  • سازگاری با محیط زیست و فرآیند بازیافت ساده
  • تحمل بالا در تحمل بارهاي كششي
  • حفظ چارچوب فلزي سازه با مقاومت بيشتر
  • وزن سبك
پروفیل‌ زد از نظر شکل ظاهری به سه دسته ساده، لبه‌دار و پانچ‌دار تقسیم می‌شود. پروفیل‌ زد ساده در انتهای بال‌های خود هیچ زایده‌ای ندارد و کاملا ساده است.

چگونگی نصب پروفیل زد

پروفیل زد در تقویت استحکام سازه اهمیت زیادی دارد؛ بنابراین نصب صحیح آن بسیار مهم است. در ادامه چگونگی نصب پروفیل زد را به صورت مرحله به مرحله بررسی می‌کنیم:

  • اندازه و طول پروفیل Z بر اساس طراحی و مشخصات پروژه تعیین شود.
  • اطمینان حاصل کنید که سازه نگهدارنده، مانند خرپاهای سقف یا تیرها و ستون‌های مرکزی، به درستی نصب شده و به میزان استاندارد از هم فاصله دارند.
  • اولین پروفیل Z را در محل مناسب قرار دهید و با استفاده از پیچ و مهره آن را در جای خود به قاب‌های اصلی محکم کنید. پروفیل‌ Z باید در دو طرف سقف مخالف یکدیگر باشد.
  • پروفیل‌ Z بعدی را در فواصل منظم در طول سازه نگهدارنده نصب کنید. فاصله بین پروفیل‌ Z بر اساس فشارهای وارده تعیین می‌شود.
  • پروفیل‌ Z را با استفاده از اتصال پوششی یا ورق وصله، به یکدیگر وصل کنید تا یک سیستم قوی و یکنواخت به دست آید. اتصالات باید محکم بسته شوند تا از هر گونه حرکت یا افتادگی جلوگیری شود.
  • در این مرحله از چگونگی نصب پروفیل زد، روکش سقف یا دیوار را با استفاده از پیچ و مهره محکم روی پروفیل‌ Z نصب کنید.
  • محل نصب پروفیل‌ها را بررسی کنید تا مطمئن شوید که با مشخصات طراحی مطابقت دارد و همه اجزا به درستی بسته و تراز شده‌اند.

شاید برای شما جالب باشد: جدول وزن قوطی

هزینه نصب پروفیل Z

پروفیل‌ Z برای استفاده در سازه‌های فولادی با نرخ کاملا رقابتی قابل دست‌یابی است. نمایندگان فنی شرکت‌ها معمولا جزییات کاملی از نصب محصول نهایی را ارائه می‌دهند. دانستن نحوه نصب پروفیل زد به هزینه‌های کمتر نیروی کار منجر خواهد شد که کسب بازده حداکثری از سرمایه‌گذاری را در پی دارد. به‌طور کلی، پروفیل‌ Z در مقایسه با سایر مصالح سقفی نسبتا ارزان‌تر است و برای نصب هم به نیروی کار کمتری نیاز دارد. همچنین می‌تواند بهره‌وری انرژی را در یک ساختمان با ارائه سقف محکم و عایق‌دار افزایش دهد. قیمت پروفیل زد بسته به نوع ضخامت آن متغیر بوده و شرایط اقتصادی کشور نیز بر نوسانات قیمت این محصول تأثیرگذار است. نوسانات ارز نیز منجر به بالا و پایین رفتن قیمت پروفیل‌ می‌شود و با در نظر گرفتن همه این موارد، نمی‌توان هزینه ثابتی برای تولید و نصب پروفیل‌ زد ارائه داد.

قیمت پروفیل Z

یکی از موضوعاتی که بسیاری از تولید کنندها و افرادی که در ساختن و تولید پروژه‌های عمرانی به آن توجه زیادی می‌کنند، قیمت خرید محصولات و موادی است که برای کار خود به آن نیاز دارند و همه در تلاشند که این خرید را با بهترین و پایین‌ترین قیمت انجام دهند تا بتوانند در کار خود سود بیشتری داشته باشند.

جمع بندی آهن وان

پروفیل‌ زد در سازه‌های فولادی با استحکام بالا یا پوشش رویی در ساختمان‌های چندطرفه استفاده می‌شود.

در این مقاله به چگونگی نصب پروفیل زد پرداختیم و تمامی نکات مربوط به آن از جمله هزینه‌ها، نکات اجرا را مورد بررسی قرار دادیم. با اینکه نصب پروفیل زد آسان است و به تجهیزات خاصی نیاز ندارد، اما باید در نصب و قرار دادن محصول در سقف سوله، پل، ریل دقت کرد. در نهایت میتوان مهم‌ترین مزیت نحوه نصب پروفیل زد نسبت به دیگر پروفیل‌ها را مواردی چون تحمل ظرفیت بار بالا، کاهش وزن کلی اسکلت‌ فلزی، کیفیت پایدار، امکان تولید سفارشی با توجه به نیاز مشتری و آسان بودن نحوه نصب پروفیل زد بخاطر علامت‌گذاری‌های صورت گرفته بر اساس طرح سازه، نام برد.

پس اگر بازهم سوالی ذهن شما را درباره نحوه نصب پروفیل زد و اطلاعات مربوط به این محصول  درگیر کرده، در بخش فروش شرکت آهن وان با کارشناسان ما در میان بگذارید.
