لوله مانیسمان چیست؟

لوله‌های مانیسمان، به دلیل طراحی بی‌درز و عملکرد بالا، در صنایع متعددی مانند نفت و گاز، پتروشیمی، و حتی در سیستم‌های آب و فاضلاب به کار می‌روند. این لوله‌ها، به دلیل عدم وجود جوش، از مشکلاتی همچون نشتی و ضعف ساختاری در مواجهه با شرایط محیطی مختلف، محافظت می‌کنند. تنوع در ابعاد و ضخامت این لوله‌ها، امکان استفاده از آن‌ها در پروژه‌های متنوع را فراهم می‌کند. با این حال، باید به‌خاطر داشت که با افزایش ابعاد و ضخامت، قیمت نیز افزایش می‌یابد؛ زیرا هزینه تولید و حمل و نقل این لوله‌ها افزایش می‌یابد. بنابراین، انتخاب نوع و ابعاد مناسب لوله‌های مانیسمان باید با توجه به نیازها و شرایط خاص هر پروژه صورت گیرد

آهن وان گزارش می‌کند لوله‌های مانیسمان، به دلیل طراحی بی‌درز و عملکرد بالا، در صنایع متعددی مانند نفت و گاز، پتروشیمی، و حتی در سیستم‌های آب و فاضلاب به کار می‌روند. این لوله‌ها، به دلیل عدم وجود جوش، از مشکلاتی همچون نشتی و ضعف ساختاری در مواجهه با شرایط محیطی مختلف، محافظت می‌کنند.

تنوع در ابعاد و ضخامت این لوله‌ها، امکان استفاده از آن‌ها در پروژه‌های متنوع را فراهم می‌کند. با این حال، باید به‌خاطر داشت که با افزایش ابعاد و ضخامت، قیمت نیز افزایش می‌یابد؛ زیرا هزینه تولید و حمل و نقل این لوله‌ها افزایش می‌یابد. بنابراین، انتخاب نوع و ابعاد مناسب لوله‌های مانیسمان باید با توجه به نیازها و شرایط خاص هر پروژه صورت گیرد.

فهرست محتوا

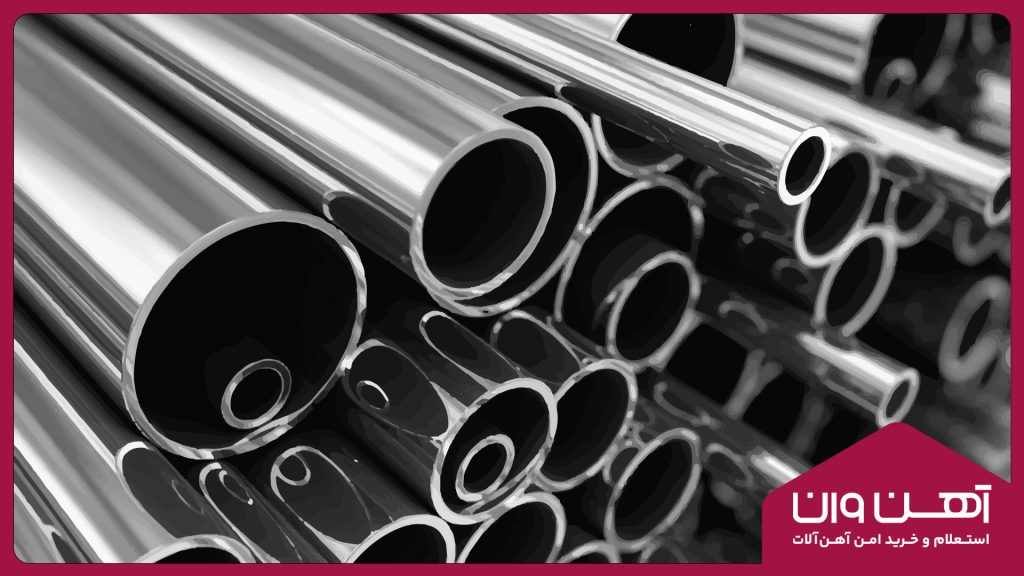

لوله مانیسمان چیست؟

با ظهور ابتکار مهندسی آلمانی به نام مانیسمان، لوله‌های بدون درز وارد عرصه صنعت شدند و در ایران با همین نام شناخته می‌شوند. ویژگی بارز این لوله‌ها، عدم وجود جوش است که آن‌ها را از سایر لوله‌ها متمایز می‌کند. در لوله‌های دارای درز، حتی در شرایط بهینه فرآیند جوشکاری، خط جوش می‌تواند نقطه ضعفی باشد که ترک و رشد آن را تسریع کند، اما لوله‌های مانیسمان هیچ خط جوش یا اتصال دیگری ندارند و بدنه آن‌ها از ساختار یکپارچه‌ای برخوردار است. این ویژگی منحصر به فرد باعث می‌شود که این لوله‌ها از نظر استحکام مکانیکی، مقاومت به خوردگی، و مقاومت در برابر شرایط حرارتی و فشاری بالا، کیفیت بالاتری داشته باشند. به همین دلیل، در بخش‌هایی از صنعت که به دقت بالای این ویژگی‌ها نیاز دارند، لوله‌های مانیسمان بهترین انتخاب می‌باشند. در کل، در صنعت فولاد، لوله‌ها به دو صورت درزدار و بدون درز تولید می‌شوند و لوله‌های بدون درز، به عنوان لوله‌های مانیسمان، در این صنعت شناخته می‌شوند.

قیمت لوله مانیسمان

قیمت لوله‌های مانیسمان، همانند سایر محصولات فولادی، تحت تأثیر عوامل مختلفی قرار می‌گیرد که شامل ابعاد، سایز، کیفیت، برند، و کشور تولیدکننده می‌شود. این لوله‌ها به اندازه و ابعاد مختلفی تولید می‌شوند و هرکدام از این عوامل می‌توانند بر قیمت نهایی تأثیرگذار باشند.

علاوه بر این، کشورهای مختلفی مانند چین، هند، ایران و آلمان تولیدکننده این لوله‌ها هستند و هر کدام با شرایط خاص خودشان در بازار حضور دارند که می‌تواند قیمت را تحت تأثیر قرار دهد. برای مثال، کشورهایی که دارای هزینه تولید پایین‌تری هستند ممکن است قیمتی رقابتی‌تر ارائه دهند.

همچنین، در چند ماه اخیر، قیمت لوله‌های مانیسمان نیز مانند دیگر محصولات فولادی دچار نوسان بوده است. بازار جهانی فولاد تحت تأثیر عواملی مانند تقاضا و عرضه، تغییرات ارزش ارزهای مختلف، و شرایط جهانی اقتصادی قرار دارد که می‌تواند باعث نوسانات قیمت شود. اما می‌توان گفت که افزایش قیمت روز لوله‌های مانیسمان کمتر از لوله‌های دیگر بوده است، به‌طوری‌که این محصول به‌طور عمده در چین تولید می‌شود و در نتیجه به دلیل هزینه تولید پایین‌تر، افزایش قیمت آن کمتر از سایر محصولات است.

انواع لوله مانیسمان

لوله‌های مانیسمان، که به عنوان یک نوع ارزشمند از لوله‌های فولادی شناخته می‌شوند، معمولا دارای قطر کمتری نسبت به لوله‌های دیگر هستند. اما در برخی صنایع و کاربردها، نیاز به قطرهای بزرگتر وجود دارد که این موضوع باعث افزایش هزینه تولید و توزیع آن‌ها می‌شود.

استانداردهای لوله‌های مانیسمان بر اساس کاربردها، سایز و رده‌های مختلفی دسته‌بندی می‌شوند. به طور معمول، این لوله‌ها در سایزهای ۶ و ۱۲ متری و با رده‌های ۲۰، ۴۰، ۶۰، ۸۰، ۱۲۰ و ۱۴۰ تولید می‌شوند. اما بیشترین استفاده از رده‌های ۲۰ و ۴۰ را مشاهده می‌کنیم.

لوله‌های مانیسمان با رده‌های مختلفی در بازار عرضه می‌شوند:

رده 20:

این لوله‌ها دارای ضخامتی بین ۲ تا ۶ میلی‌متر و با سایزهای ۱ تا ۱۲ اینچ عرضه می‌شوند.

رده 40:

ضخامت و سایز این لوله‌ها متغیر بین ۲ تا ۱۲ میلی‌متر و با سایزهای ۱ تا ۱۲ اینچ تولید می‌شوند.

رده 60:

این لوله‌ها، با قطرهای متفاوت بین ۸ تا ۲۴ اینچ و وزن مختلفی نسبت به سایر لوله‌ها عرضه می‌شوند.

رده 80:

لوله‌های این رده، با ضخامت بین ۳ تا ۹ میلی‌متر و سایزهای متنوعی تولید می‌شوند.

رده 120:

این لوله‌ها تا ۷۰۰ کیلوگرم وزن دارند و با توجه به نیاز مشتری، در ابعاد و سایزهای مختلف تولید می‌شوند.

رده 160:

با وزن بسیار بالا، این لوله‌ها بیشتر برای صنایع خاص و مصارف ویژه مورد استفاده قرار می‌گیرند.

با ظهور ابتکار مهندسی آلمانی به نام مانیسمان، لوله‌های بدون درز وارد عرصه صنعت شدند و در ایران با همین نام شناخته می‌شوند

آلیاژهای استفاده شده در لوله مانیسمان

آلیاژهای مورد استفاده برای ساخت لوله‌های مانیسمان دارای ویژگی‌های منحصر به فردی هستند که بر اساس نیازهای مختلف صنایع و کاربردها انتخاب می‌شوند.

  1. ASTM A106: این استاندارد برای لوله‌هایی است که در دماهای بالا عمل می‌کنند، مانند انتقال نفت و گاز در خطوط لوله، سیستم‌های گرمایشی و سرمایشی، و سایر فرآیندهای صنعتی که نیاز به انتقال حرارت دارند. آلیاژهای استفاده شده در این لوله‌ها معمولاً دارای مقادیر بالایی از کربن، منگنز، سیلیسیم و فسفر هستند که خواص مکانیکی و حرارتی مناسبی را فراهم می‌کنند.
  2. ASTM A179: این استاندارد برای لوله‌هایی است که در شرایط کندانسوری استفاده می‌شوند، به عنوان مثال در بخش‌های مختلفی از صنایع برق، تولید بخار و سیستم‌های تهویه مطبوع. این لوله‌ها دارای کربن کمتری هستند تا از خوردگی و زنگ‌زدگی جلوگیری کنند و همچنین خواص حرارتی مناسبی برای انتقال حرارت دارند.
  3. ASTM A192: این استاندارد برای لوله‌های دیگ‌های بخار استفاده می‌شود که در فرآیندهای تولید بخار و تولید برق استفاده می‌شوند. این لوله‌ها دارای خواص مکانیکی و حرارتی بسیار بالا برای تحمل فشار و دمای بالا در فرآیندهای بخارسازی هستند.
  4. GB 3087: این استاندارد چینی برای لوله‌های بویلر استفاده می‌شود که در بویلرها و سیستم‌های گرمایشی صنعتی مورد استفاده قرار می‌گیرند. آلیاژهای مورد استفاده در این لوله‌ها دارای ویژگی‌هایی مانند مقاومت در برابر خوردگی و استحکام مکانیکی بالا هستند.

همچنین، بر روی سطوح لوله‌های مانیسمان از لایه پوشش لاکی استفاده می‌شود تا ضد خوردگی و حفاظت از سطح لوله را فراهم کند. در صورت نیاز به گالوانیزه کردن، اجرای عملیات سند بلاست بر روی سطوح ضروری است تا سطح لوله آماده برای پوشش گالوانیزه شود و مقاومت خود را در برابر خوردگی و سایر آسیب‌ها افزایش دهد.

استانداردهای بین‌المللی لوله مانیسمان

لوله‌های مانیسمان بر اساس استانداردهای بین المللی مختلف تولید و تست می‌شوند. برخی از مهمترین استانداردهای بین المللی که برای لوله‌های مانیسمان استفاده می‌شوند عبارتند از:

  1. ASTM A106/A106M:

   این استاندارد برای لوله‌های فولادی بدون درز با استفاده در دماهای بالا و فشارهای متوسط و بالا مشخص شده است.

  1. ASTM A179/A179M:

   این استاندارد برای لوله‌های فولادی بدون درز با کربن کمتری استفاده می‌شود و معمولاً در اپلیکیشن‌هایی که نیاز به انتقال حرارت دارند، مورد استفاده قرار می‌گیرد.

  1. ASTM A192/A192M:

   این استاندارد نیز برای لوله‌های فولادی بدون درز با استفاده در دیگ‌های بخار مشخص شده است.

  1. GB 3087:

   استاندارد چینی GB 3087 نیز برای لوله‌های بدون درز با استفاده در بویلر‌ها و دیگ‌های بخار مورد استفاده قرار می‌گیرد.

  1. API 5L:

   این استاندارد برای لوله‌های فولادی بدون درز مخصوص انتقال نفت و گاز طراحی شده است و مشخصات مربوط به مواد و روش‌های تولید را تعیین می‌کند.

این استانداردها به عنوان راهنمایی برای تولید، تست، و استفاده از لوله‌های مانیسمان در صنایع مختلف استفاده می‌شوند و اطمینان از کیفیت و عملکرد بهینه محصولات را فراهم می‌کنند.

تولید لوله‌های مانیسمان در داخل کشور از کارخانه‌های داخلی و خارجی صورت می‌گیرد، همه با مشخصات فنی یکسانی که از استانداردهای ASME B36.10 برای لوله‌های فولادی و ASME B36.19 برای لوله‌های استیل بهره می‌برند

مشخصات فیزیکی لوله مانیسمان

تولید لوله‌های مانیسمان در داخل کشور از کارخانه‌های داخلی و خارجی صورت می‌گیرد، همه با مشخصات فنی یکسانی که از استانداردهای ASME B36.10 برای لوله‌های فولادی و ASME B36.19 برای لوله‌های استیل بهره می‌برند. این استانداردها برای هر ویژگی و مشخصه‌ای از لوله‌های مانیسمان بازه‌های تعریف شده‌ای را تعیین می‌کنند که محصول نهایی باید از آن تبعیت کند.

یکی از مشخصات مهم لوله‌های مانیسمان، فشار کاری آنها است که براساس سایز، ضخامت، و دمای کاری تعیین می‌شود. با این حال، در یک دما و سایز خاص، فشار کاری برای تمام لوله‌ها مقدار یکسانی دارد.

ضخامت لوله‌های مانیسمان نیز بر اساس استانداردهای مختلف تعیین می‌شود. رده‌های ۲۰، ۴۰، و ۸۰، که ضخامت‌های پراستفاده‌تری هستند، با رده ۲۰ که لوله سبک نیز نامیده می‌شود مقایسه می‌شوند. رده ۸۰ با استحکام بالاتری در شرایط پرفشار و خوردگی مصرف می‌شود و جزو لوله‌های سنگین محسوب می‌شود.

تمام این لوله‌ها از سایز 1/8 اینچ تا ۲۶ اینچ تولید می‌شوند. اما در مواردی که سایز بیشتر از ۲۶ اینچ نیاز است، معمولاً از لوله‌های درزدار استفاده می‌شود، زیرا تفاوت خواص چشم‌گیری بین لوله درزدار و بدون درز در این موارد وجود ندارد و استفاده از لوله درزدار با قیمت پایین‌تر ترجیح داده می‌شود.

سوالات متداول

لوله مانیسمان یا لوله بدون درز، نوعی لوله فولادی است که بدون جوش و درز تولید می‌شود و برای انتقال مایعات، گازها و جامدات در بخش‌های مختلف صنایع استفاده می‌شود.

لوله‌های مانیسمان برای انتقال نفت، گاز، آب، بخار، و مایعات و گازهای صنعتی استفاده می‌شود. همچنین در صنایع پتروشیمی، نیروگاهی، خودروسازی، و ساخت ساختمان‌ها نیز کاربرد دارد.

لوله مانیسمان بدون درز و جوش تولید می‌شود که این ویژگی آن را در برابر نشت و آسیب‌های مربوط به جوش‌ها مقاوم می‌سازد. همچنین از نظر مکانیکی و استحکامی بسیار قوی بوده و مقاومت بالایی در برابر فشار، خوردگی، و دما دارد.

بله، لوله‌های مانیسمان قابلیت خم کاری دارند و می‌توانند به شکل‌ها و اندازه‌های مختلفی خم شوند بدون از دست دادن استحکام و کیفیت.

قیمت لوله مانیسمان به عواملی مانند ابعاد، سایز، کیفیت، برند، و کشور تولیدکننده بستگی دارد. با این حال، به دلیل مقاومت بالا و عمر طولانی‌تر، معمولا قیمت آن در مقایسه با لوله‌های با درز بیشتر است اما با توجه به مزایایش، می‌تواند مقرون به صرفه باشد.

شاید برای شما جالب باشد: تیرآهن 14

جمع بندی آهن وان

لوله‌های مانیسمان، به عنوان پیشروی در صنعت انتقال مایعات، گازها و جامدات، نقش بسیار مهمی را ایفا می‌کنند. این لوله‌ها با استفاده از فناوری‌های نوین تولید شده‌اند و برخلاف لوله‌های با درز، بدون هیچ گونه جوش و درزی تولید می‌شوند که موجب افزایش استحکام و مقاومت آنها می‌شود. این لوله‌ها به دلیل مقاومت بالا در برابر فشار، خوردگی و دما، به عنوان یک انتخاب ایده‌آل برای بخش‌های مختلف صنعت، از جمله صنایع نفت و گاز، پتروشیمی، و نیروگاهی شناخته شده‌اند.

علاوه بر مزایای مکانیکی، لوله‌های مانیسمان دارای انعطاف پذیری بالایی هستند که امکان تشکیل به شکل‌ها و اندازه‌های مختلف را فراهم می‌کند. این ویژگی اهمیت زیادی در بخش‌هایی مانند سیستم‌های خنک کننده و سیستم‌های لوله‌کشی دارد که نیاز به انعطاف و اتصالات متنوع دارند. با توجه به مزایای بیشتری که لوله‌های مانیسمان نسبت به لوله‌های با درز دارند، استفاده از آنها به طور گسترده‌ای در صنایع مختلف به عنوان یک گزینه با کیفیت و پایدار تر انتخاب می‌شود. این لوله‌ها، عمر طولانی‌تری دارند که باعث کاهش هزینه‌های نگهداری و تعمیرات در طول زمان می‌شود و در نتیجه به توسعه صنایع و اقتصاد کشورها کمک می‌کند.
