تست پنوماتیک؛ بررسی دقیق ایمنی

این تصویر یکی از دستگاه های تست پنوماتیک را نمایش می‌دهد

تست پنوماتیک یکی از روش‌های پرکاربرد در آزمایش‌های غیرمخرب  (NDT)است که برای بررسی یکپارچگی لوله‌ها و سیستم‌های تحت فشار استفاده می‌شود. این روش به‌جای استفاده از مایعات، از هوای فشرده یا گازهای بی‌اثر مانند نیتروژن استفاده می‌کند تا فشار لازم برای تست لوله‌ها و سیستم‌های لوله‌کشی ایجاد شود. تست پنوماتیک به‌ویژه در شرایطی که استفاده از مایعات ممکن نیست یا خطرات زیادی به همراه دارد، بسیار مفید است. در این مقاله از آهن وان، به بررسی تجهیزات، فرآیند کار، مزایا و معایب، و کاربردهای این روش می‌پردازیم.

فهرست محتوا

ابزارها و تجهیزات تست پنوماتیک

کمپرسور هوا یا سیلندر گاز: برای تزریق هوای فشرده یا گاز نیتروژن به لوله‌ها جهت ایجاد فشار لازم استفاده می‌شود. این ابزارها نقش کلیدی در تأمین گاز تحت فشار ایفا می‌کنند.

گیج فشار: برای کنترل دقیق فشار داخل لوله و اطمینان از رسیدن به فشار تست مناسب، از گیج‌های فشار استفاده می‌شود. این دستگاه‌ها باید به‌درستی کالیبره شده باشند تا از دقت نتایج اطمینان حاصل شود.

شیرهای ایمنی و تخلیه: به دلیل خطرات بالقوه انفجار در صورت شکست سیستم تحت فشار، وجود شیرهای ایمنی ضروری است. این شیرها فشار اضافی را آزاد می‌کنند تا از بروز حادثه جلوگیری شود.

آشکارسازهای نشتی: برای شناسایی نشتی‌های کوچک از حسگرهای فشار یا محلول‌های صابونی استفاده می‌شود. در روش محلول صابونی، هر گونه نشتی با تشکیل حباب روی سطح لوله قابل مشاهده خواهد بود.

دوربین‌های حرارتی: در برخی موارد، از دوربین‌های حرارتی برای شناسایی تغییرات دمایی ناشی از نشت گاز یا هوای فشرده استفاده می‌شود. این ابزار در شناسایی نشت‌های بسیار کوچک و نامرئی مؤثر است.

مراحل انجام تست پنوماتیک

آماده‌سازی سیستم: پیش از شروع تست، تمام اتصالات و شیرها باید بسته و آب‌بندی شوند. لوله‌ها باید تمیز و عاری از هرگونه آلودگی باشند تا فرآیند تست به درستی انجام شود.

آماده‌سازی سیستم، تزریق فشار، نگهداری فشار، بازرسی برای نشتی

تزریق فشار: هوای فشرده یا گاز به داخل سیستم تزریق می‌شود. بر اساس استانداردهای ASME، فشار معمولاً باید بین ۱.۲ تا ۱.۵ برابر فشار طراحی لوله باشد. این مرحله به‌طور تدریجی انجام می‌شود تا از ایجاد تنش‌های ناگهانی جلوگیری شود​.

نگهداری فشار: فشار سیستم برای مدت زمان مشخصی نگه‌داشته می‌شود (معمولاً ۱۰ دقیقه) تا ثبات فشار تأیید و هرگونه نشتی شناسایی شود. اگر افت فشار مشاهده شود، نشان‌دهنده وجود نشتی است.

بازرسی برای نشتی: در این مرحله با استفاده از گیج‌های فشار و محلول صابونی، نقاط نشتی بررسی می‌شوند. همچنین می‌توان از ابزارهای الکترونیکی یا دوربین‌های حرارتی برای تشخیص دقیق‌تر استفاده کرد.

ابزارها و تجهیزات تست پنوماتیک

ابزار/تجهیزات کاربرد
کمپرسور هوا یا سیلندر گاز
تزریق هوای فشرده یا گاز نیتروژن به لوله‌ها برای ایجاد فشار
گیج فشار
کنترل دقیق فشار داخل لوله و اطمینان از رسیدن به فشار مناسب
شیرهای ایمنی و تخلیه
آزادسازی فشار اضافی برای جلوگیری از بروز حوادث
آشکارسازهای نشتی
شناسایی نشتی‌های کوچک با حسگرهای فشار یا محلول‌های صابونی
دوربین‌های حرارتی
تشخیص تغییرات دمایی ناشی از نشت گاز یا هوای فشرده

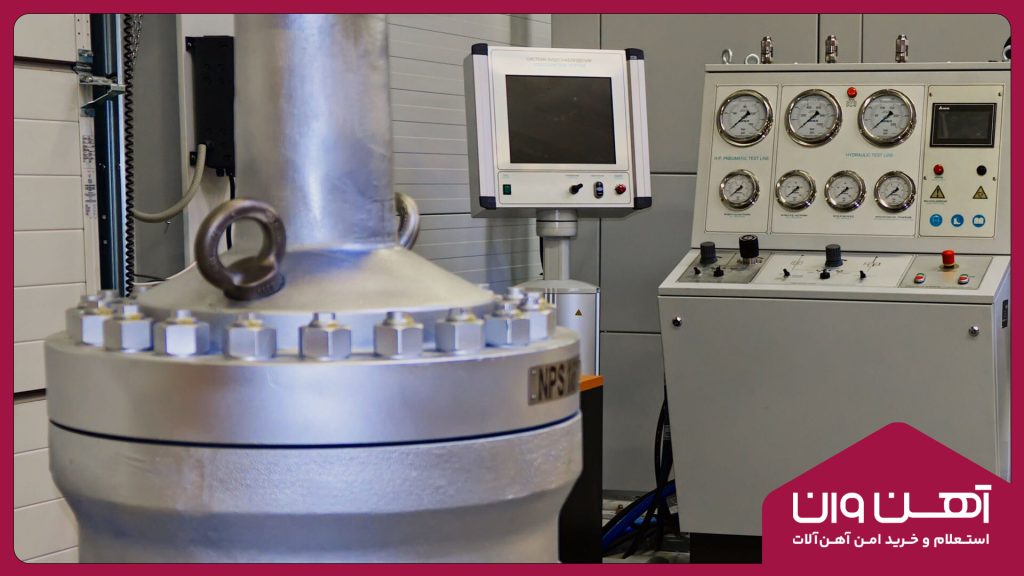

این تصویر نشاندهنده آزمایشگاه پنوماتیک است.

مزایا و معایب تست پنوماتیک

مزایا

سرعت و سهولت انجام: به دلیل عدم نیاز به مایعات، تست پنوماتیک سریع‌تر از تست هیدرواستاتیک است و تخلیه‌ای لازم ندارد. این ویژگی در پروژه‌هایی که زمان عامل مهمی است، بسیار مفید است​.

تشخیص دقیق نشتی‌ها: گازهای فشرده به دلیل ساختار مولکولی کوچک خود قادرند نشت‌های کوچک‌تر را نسبت به مایعات تشخیص دهند. این امر به ویژه در لوله‌های حساس و سیستم‌های فشار بالا اهمیت دارد​.

عدم وجود خطر خوردگی: در پروژه‌هایی که از لوله‌های حساس به رطوبت یا خوردگی استفاده می‌شود، تست پنوماتیک گزینه مناسبی است چرا که هیچ مایع خورنده‌ای وارد سیستم نمی‌شود.

معایب

خطرات ایمنی: یکی از بزرگ‌ترین خطرات تست پنوماتیک، انفجار سیستم تحت فشار است. به دلیل ذخیره انرژی در هوای فشرده، در صورت نشت یا شکستگی، خطرات جانی و مالی بالایی وجود دارد.

محدودیت در ضخامت لوله‌ها: لوله‌های نازک‌تر ممکن است تحت فشار گاز دچار تنش‌های غیرقابل‌کنترل شوند و آسیب ببینند. در این موارد، تست هیدرواستاتیک ایمن‌تر است.

هزینه‌های بالای تجهیزات ایمنی: به دلیل خطرات زیاد، تجهیزات ایمنی و محافظت لازم بسیار هزینه‌بر هستند و باید به دقت تنظیم و استفاده شوند​.

کاربردهای تست پنوماتیک

صنعت نفت و گاز: تست پنوماتیک برای بررسی خطوط لوله گاز طبیعی و مخازن فشار بالا به کار می‌رود. این روش به دلیل حساسیت گازها به نشتی و خطرات بالقوه آن‌ها بسیار مهم است​.

صنعت نفت و گاز، صنایع پتروشیمی، صنعت خودروسازی و هوافضا، صنایع آب و فاضلاب

صنایع پتروشیمی: در سیستم‌هایی که استفاده از مایعات برای تست نشتی ممکن نیست، مانند سیستم‌های انتقال مواد شیمیایی حساس، تست پنوماتیک انتخاب مناسبی است​.

صنعت خودروسازی و هوافضا: در این صنایع، قطعات تحت فشار مانند مخازن سوخت یا سیستم‌های هیدرولیک باید با دقت زیادی تست شوند تا از وجود هرگونه نشتی جلوگیری شود. تست پنوماتیک به دلیل دقت بالا در تشخیص نشتی‌ها مورد استفاده قرار می‌گیرد.

صنایع آب و فاضلاب: در لوله‌هایی که امکان ورود مایعات به دلیل وزن یا ویژگی‌های طراحی وجود ندارد، از تست پنوماتیک استفاده می‌شود.

کاربردهای تست پنوماتیک

صنعت کاربرد
نفت و گاز
بررسی خطوط لوله گاز طبیعی و مخازن فشار بالا
پتروشیمی
تست سیستم‌های انتقال مواد شیمیایی حساس
خودروسازی و هوافضا
تست مخازن سوخت و سیستم‌های هیدرولیک با دقت بالا
آب و فاضلاب
لوله‌هایی که امکان ورود مایعات به آن‌ها وجود ندارد

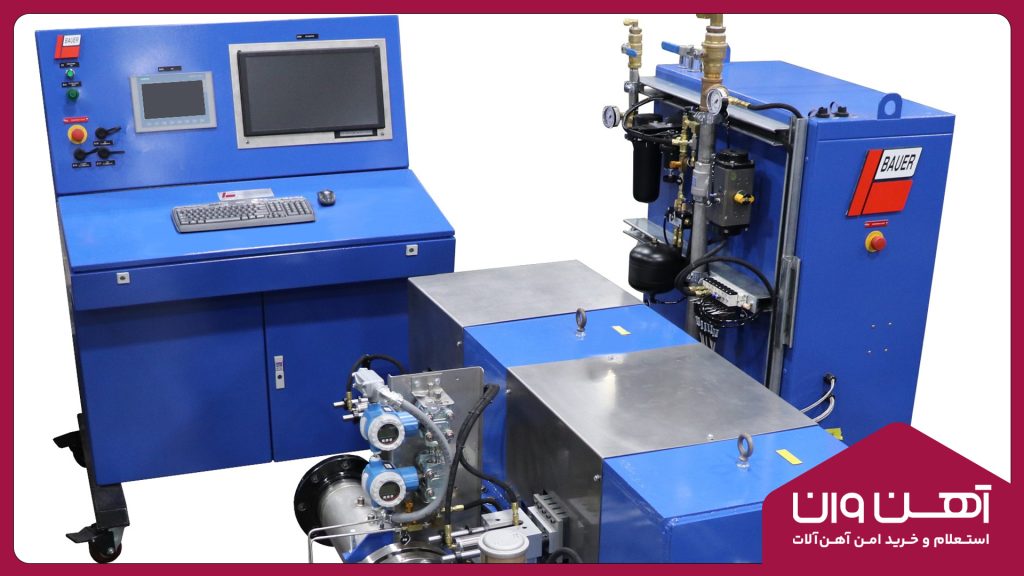

این تصویر دستگاه پنوماتیک صنعتی را نشان می‌دهد.

سوالات متداول

بله، به دلیل استفاده از هوای فشرده، خطرات انفجار در صورت نشت یا شکستگی وجود دارد. رعایت نکات ایمنی و استفاده از تجهیزات حفاظتی ضروری است.

تست پنوماتیک برای لوله‌های حساس به رطوبت یا در محیط‌هایی که امکان استفاده از مایعات وجود ندارد، مانند سیستم‌های گازی یا تجهیزات پتروشیمی، توصیه می‌شود.

با استفاده از حسگرهای فشار یا محلول‌های صابونی، نشتی‌های کوچک به‌سرعت شناسایی می‌شوند. همچنین استفاده از دوربین‌های حرارتی نیز می‌تواند به تشخیص نشتی‌ها کمک کند.

جمع‌بندی آهن وان

تست پنوماتیک یکی از روش‌های کارآمد و سریع برای بررسی نشتی‌ها و نقص‌های لوله‌های تحت فشار است. این روش به دلیل استفاده از هوای فشرده یا گازهای بی‌اثر، در شرایط خاصی که استفاده از مایعات ممکن نیست یا خطراتی دارد، جایگزینی مناسب برای تست هیدرواستاتیک است. هرچند خطرات ایمنی این روش به دلیل ذخیره انرژی در هوای فشرده بالا است و باید به دقت مدیریت شود، اما دقت در تشخیص نشتی‌های کوچک و عدم آسیب به لوله‌ها از مزایای مهم آن محسوب می‌شود. انتخاب روش مناسب برای تست لوله‌ها باید با توجه به نوع لوله، محیط کاری و نیازهای پروژه انجام شود.
