تست هیدرواستاتیک لوله فولادی

تست هیدرواستاتیک یکی از روش‌های کلیدی برای ارزیابی دوام و قابلیت اطمینان لوله‌ها و تجهیزات تحت فشار است. این آزمایش، که معمولاً با استفاده از آب به عنوان مایع تست انجام می‌شود، به تعیین توانایی تجهیزات در تحمل فشارهای بالاتر از فشار عملیاتی معمول کمک می‌کند. هدف اصلی این تست شناسایی نقص‌های احتمالی، مانند نشتی‌ها و ترک‌ها، قبل از ورود به مرحله بهره‌برداری است

تست هیدرواستاتیک یکی از روش‌های کلیدی برای ارزیابی دوام و قابلیت اطمینان لوله‌ها و تجهیزات تحت فشار است. این آزمایش، که معمولاً با استفاده از آب به عنوان مایع تست انجام می‌شود، به تعیین توانایی تجهیزات در تحمل فشارهای بالاتر از فشار عملیاتی معمول کمک می‌کند. هدف اصلی این تست شناسایی نقص‌های احتمالی، مانند نشتی‌ها و ترک‌ها، قبل از ورود به مرحله بهره‌برداری است.

در صنایع مختلفی از جمله نفت و گاز، تجهیزات آتش‌نشانی و تأسیسات صنعتی، تست هیدرواستاتیک نقش حیاتی در تضمین ایمنی و عملکرد بهینه دارد. این آزمایش به وسیله استانداردهای بین‌المللی، مانند ASTM A1064/A1064M-18، به کنترل کیفیت و اطمینان از توانایی تجهیزات برای تحمل فشارهای عملیاتی و شرایط بحرانی کمک می‌کند. بازرگانی آهن وان با ارائه محصولات تست شده هیدرواستاتیک، ایمنی و کیفیت تجهیزات شما را در پروژه‌های صنعتی و حساس تضمین می‌کند.

فهرست محتوا

تست هیدرواستاتیک چیست؟

تست هیدرواستاتیک یک روش اساسی برای ارزیابی دوام و قابلیت اطمینان لوله‌ها و تجهیزات تحت فشار است. این آزمایش، به ویژه برای تجهیزاتی که باید تحت فشار زیاد کار کنند، مانند بویلرها، سیلندرهای گاز، کپسول‌های آتش‌نشانی و سیستم‌های لوله‌کشی صنعتی، اهمیت دارد.

هدف از انجام تست هیدرواستاتیک

تعیین استحکام لوله: با اعمال فشار مشخص، می‌توان استحکام واقعی لوله را با مقادیر طراحی شده مقایسه کرد.

شناسایی نشتی‌ها: هرگونه نشتی در لوله تحت فشار مشخص می‌شود.

تعیین یکپارچگی جوش‌ها: کیفیت جوش‌های لوله را ارزیابی می‌کند.

تایید کیفیت مواد: مطابقت کیفیت مواد اولیه لوله با استانداردهای مشخص شده را بررسی می‌کند.

نحوه انجام تست هیدرواستاتیک

آماده‌سازی لوله: لوله باید کاملاً تمیز و عاری از هرگونه آلودگی باشد.

پر کردن لوله: لوله با آب یا مایع دیگری (مانند روغن) پر می‌شود.

اعمال فشار: به تدریج فشار داخل لوله افزایش می‌یابد تا به فشار تست مشخص شده برسد.

نگهداری فشار: فشار به مدت زمان مشخصی ثابت نگه داشته می‌شود.

بازرسی: در طول تست و پس از آن، لوله به دقت از نظر نشتی، تغییر شکل و سایر عیوب بررسی می‌شود.

محاسبه فشار تست

فشار تست بر اساس ضخامت لوله، قطر لوله، جنس لوله و استانداردهای مربوطه محاسبه می‌شود. فرمول‌های مختلفی برای محاسبه فشار تست وجود دارد که در استانداردهای مختلف ارائه شده‌اند.

جدول مراحل انجام تست هیدرواستاتیک

مرحله توضیحات
آماده‌سازی لوله
تمیز کردن لوله از آلودگی‌ها و اطمینان از عدم وجود آسیب‌های ظاهری
پر کردن لوله با مایع
پر کردن کامل لوله با آب یا مایع مناسب دیگر و تخلیه هوای داخل لوله
اعمال فشار تدریجی
افزایش تدریجی فشار داخل لوله تا رسیدن به فشار تست مشخص شده
نگه‌داری فشار
ثابت نگه‌داشتن فشار برای مدت زمان مشخص جهت بررسی مقاومت لوله
بازرسی و ارزیابی
بررسی لوله از نظر نشتی، ترک‌خوردگی یا تغییر شکل در طول تست و پس از آن
تخلیه مایع و اتمام تست
کاهش فشار، تخلیه مایع از لوله و آماده‌سازی برای مراحل بعدی یا بهره‌برداری

مزایای تست هیدرواستاتیک

سادگی و هزینه کم: نسبت به برخی دیگر از تست‌ها، هزینه انجام تست هیدرواستاتیک کمتر است.

پوشش دهی کامل: تمام طول لوله تحت فشار قرار می‌گیرد و امکان شناسایی عیوب در کل طول لوله وجود دارد.

تجهیزات ساده: تجهیزات مورد نیاز برای انجام این تست نسبتاً ساده و در دسترس هستند.

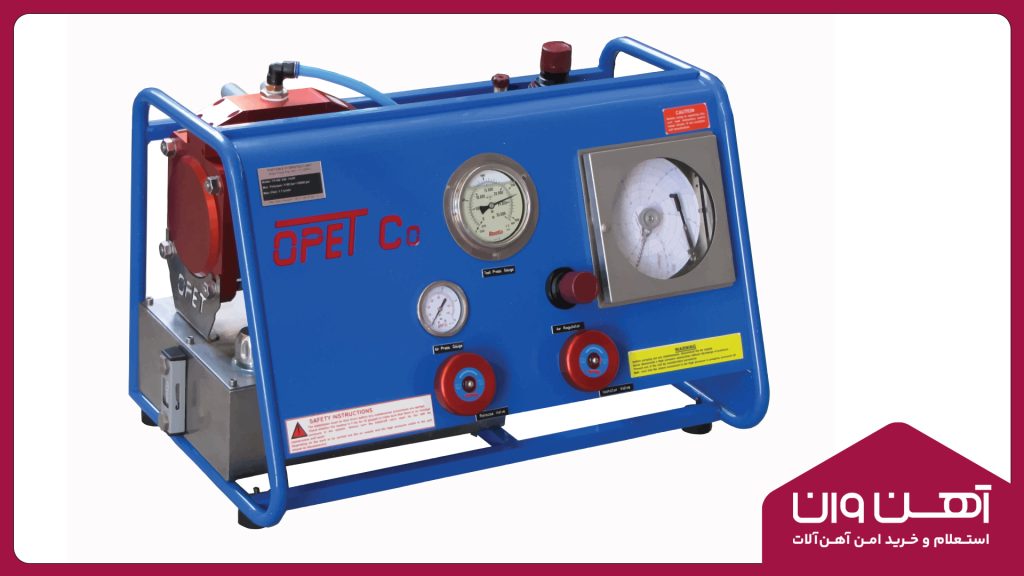

سادگی و هزینه کم، پوشش دهی کامل، تجهیزات ساده

محدودیت‌های تست هیدرواستاتیک

آسیب به لوله در صورت وجود عیب جدی: در صورتی که عیب بسیار جدی باشد، ممکن است در اثر اعمال فشار، لوله دچار ترکیدگی شود.

عدم شناسایی تمام عیوب: برخی از عیوب مانند خوردگی داخلی یا ترک‌های بسیار ریز ممکن است با این تست شناسایی نشوند.

نیاز به تجهیزات خاص: برای لوله‌های با قطر بزرگ و فشار بالا، به تجهیزات خاصی نیاز است.

فرآیند تست هیدرواستاتیک

پر کردن لوله یا تجهیز با مایع: ابتدا لوله یا تجهیز مورد نظر با مایع، که معمولاً آب است، پر می‌شود. این مایع باید به طور کامل فضای داخلی تجهیز را پر کند تا هیچ هوایی باقی نماند.

اعمال فشار: پس از پر شدن تجهیز با مایع، فشار به تدریج افزایش می‌یابد تا به سطح مورد نظر برسد. این فشار معمولاً بیشتر از فشار عملیاتی معمول تجهیز است تا بتواند استحکام آن را در شرایط بحرانی بسنجد.

نگه داشتن فشار: فشار اعمال شده برای مدتی ثابت نگه داشته می‌شود تا هرگونه نشتی یا تغییر شکل احتمالی آشکار شود. این مدت زمان بسته به استانداردهای مربوطه و نوع تجهیز می‌تواند متفاوت باشد.

بازرسی و ارزیابی: در طول تست، تجهیز از نظر وجود هرگونه نشتی، ترک‌خوردگی یا تغییر شکل بررسی می‌شود. هرگونه نقص یا خرابی شناسایی شده نشان دهنده عدم توانایی تجهیز در تحمل فشار مورد نظر است.

اهمیت تست هیدرواستاتیک

تست هیدرواستاتیک نقش حیاتی در تضمین ایمنی و عملکرد بهینه تجهیزات تحت فشار دارد. این آزمایش به شناسایی مشکلاتی مانند ضعف‌های ساختاری، نقاط جوش ناقص یا مواد معیوب کمک می‌کند.

– شناسایی نشتی‌ها و ترک‌ها: یکی از مهم‌ترین اهداف این تست، یافتن نشتی‌ها و ترک‌هایی است که ممکن است در شرایط عملیاتی باعث بروز خطرات شوند.

– ارزیابی مقاومت در برابر فشار: تست هیدرواستاتیک اطمینان حاصل می‌کند که تجهیزات می‌توانند فشارهای کاری روزانه و شرایط بحرانی را تحمل کنند.

– تایید کیفیت ساخت: این تست می‌تواند نقص‌های تولیدی را که ممکن است در فرآیندهای ساخت و جوشکاری رخ داده باشند، آشکار کند.

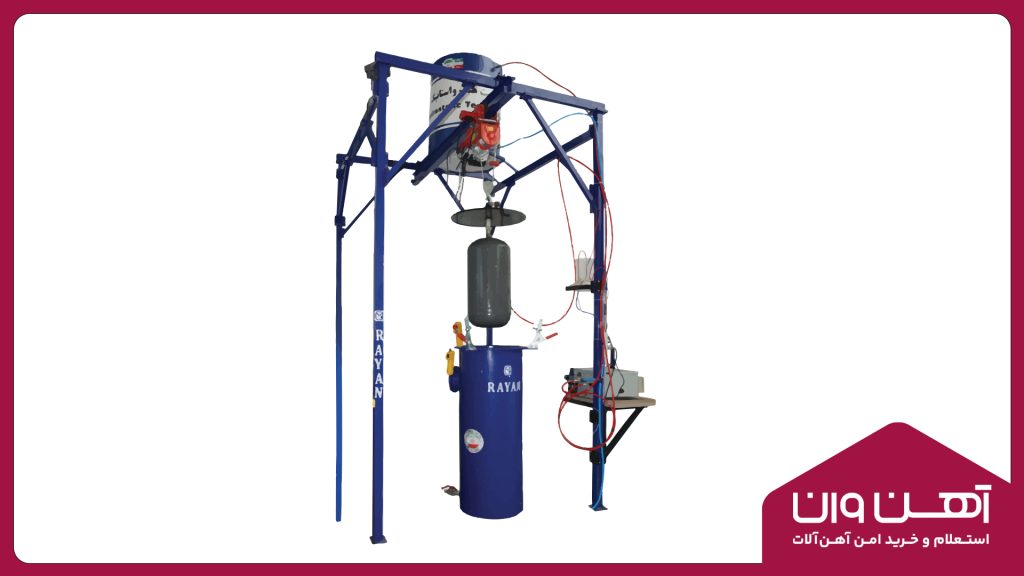

یکی از مهم‌ترین اهداف این تست، یافتن نشتی‌ها و ترک‌هایی است که ممکن است در شرایط عملیاتی باعث بروز خطرات شوند

جدول مزایا و محدودیت‌های تست هیدرواستاتیک

مزایا محدودیت‌ها
سادگی و هزینه کم نسبت به سایر تست‌ها
امکان آسیب به لوله در صورت وجود عیوب جدی
پوشش‌دهی کامل طول لوله و شناسایی نشتی‌ها
عدم تشخیص برخی عیوب مانند ترک‌های بسیار ریز یا خوردگی داخلی
تجهیزات ساده و در دسترس
نیاز به تجهیزات خاص برای لوله‌های با قطر بزرگ و فشار بالا
امکان شناسایی نقص‌های جوش و مواد
زمان‌بر بودن برای لوله‌های طولانی و بزرگ

موارد استفاده از تست هیدرواستاتیک



این روش در صنایع مختلفی مورد استفاده قرار می‌گیرد:

صنعت نفت و گاز،
تجهیزات آتش‌نشانی،
تاسیسات صنعتی و نیروگاهی،
سیلندرهای گاز

– صنعت نفت و گاز: برای لوله‌ها و مخازن تحت فشار که باید در شرایط سخت و پرخطر کار کنند.

– تجهیزات آتش‌نشانی: برای اطمینان از عملکرد صحیح کپسول‌های آتش‌نشانی و سیستم‌های اطفاء حریق.

– تأسیسات صنعتی و نیروگاهی: برای بویلرها و سایر تجهیزات که نیاز به تحمل فشارهای بالا دارند.

– سیلندرهای گاز: برای سیلندرهایی که گازهای مختلف را تحت فشار ذخیره و انتقال می‌دهند.

ملاحظات ایمنی

انجام تست هیدرواستاتیک نیازمند رعایت دقیق ملاحظات ایمنی است. فشار بیش از حد می‌تواند باعث ترکیدن لوله یا تجهیز شود و خسارات جبران‌ناپذیری به بار آورد. بنابراین، این تست باید توسط افراد ماهر و با استفاده از تجهیزات مناسب انجام شود.

به طور خلاصه، تست هیدرواستاتیک یک ابزار حیاتی برای ارزیابی و تضمین ایمنی و قابلیت اطمینان تجهیزات تحت فشار است. این تست کمک می‌کند تا هرگونه نقص یا ضعف در تجهیزات شناسایی و پیشگیری شود و ایمنی در بهره‌برداری از آنها حفظ گردد.

انجام تست هیدرواستاتیک نیازمند رعایت دقیق ملاحظات ایمنی است
مزایا محدودیت‌ها
نفت و گاز
لوله‌ها و مخازن تحت فشار، خطوط انتقال گاز و نفت
پتروشیمی و شیمیایی
تجهیزات فرآیندی، رآکتورها، مبدل‌های حرارتی
تأسیسات آتش‌نشانی
کپسول‌های آتش‌نشانی، سیستم‌های اطفاء حریق
نیروگاه‌ها
بویلرها، لوله‌های بخار، تجهیزات تحت فشار
هوافضا و دریایی
مخازن سوخت، سیستم‌های هیدرولیک و پنوماتیک
خودروسازی
سیلندرهای گاز طبیعی فشرده (CNG)، سیستم‌های هیدرولیک خودرو

شرایط انجام تست

با استفاده از روش تست هیدرواستاتیک، کارخانه‌ها مطمئن می‌شوند که دستگاه‌ها و تجهیزات پس از انجام تعمیرات و خاموشی، بدون هیچ گونه مشکلاتی دوباره به کار خود ادامه می‌دهند. این فرآیند، به ویژه پس از تعمیرات اساسی و تعویض قطعات اصلی، انجام می‌شود تا اطمینان حاصل شود که تجهیزات قادر به تحمل فشار و شرایط عملیاتی مجدد هستند.

در ابتدا، سیستم به طور کامل با آب پر می‌شود و سپس هوای موجود در داخل سیستم تخلیه می‌شود تا فضای داخلی به صورت کامل پر شود. سپس، فشار داخل سیستم به یک سطح بالاتر از فشار معمول تحت فشار معین افزایش می‌یابد. این فشار معمولاً به نسبت یک و نیم برابر فشار معمول تحت فشار مجاز تعیین می‌شود.

مرحله بعدی، نگه‌داری دستگاه در این حالت فشاری برای مدت زمان مشخصی است. این مدت زمان می‌تواند چندین ساعت یا حتی چند دقیقه باشد و در طول این زمان، به طور مداوم لوله‌ها و تجهیزات برای شناسایی هرگونه نقص یا خرابی بصری مورد بررسی قرار می‌گیرند.

برای بهبود قابلیت مشاهده و تشخیص نقاط نشت، مواد افزودنی به آب معمولاً اضافه می‌شود. این مواد معمولاً شامل رنگ‌ها یا مواد ردیابی خاصی هستند که به کارخانه‌ها کمک می‌کند تا حتی نشتی‌های کوچک و ناچیز را نیز شناسایی و رفع کنند.

به طور کلی، تست هیدرواستاتیک یک فرآیند حیاتی و بسیار اساسی در ارتقاء کیفیت و ایمنی تجهیزات تحت فشار است و کمک می‌کند تا مشکلات پنهان و نقاط ضعف دستگاه‌ها به بهترین شکل ممکن شناسایی و رفع شوند.

استانداردهای تست هیدرواستاتیک

استاندارد تست هیدرواستاتیک برای لوله‌ها معمولاً به عنوان ASTM A1064/A1064M-18 است. این استاندارد توسط ASTM International تدوین شده است و شامل روش‌های استاندارد برای انجام تست هیدرواستاتیک بر روی لوله‌های فولادی می‌شود. این تست‌ها برای اطمینان از استحکام و تحمل لوله‌ها در برابر فشارهای مختلف صورت می‌گیرد و برای کنترل کیفیت و اطمینان از اجرای مطمئن فرآیندهای ساخت استفاده می‌شود.

سوالات متداول

تست هیدرواستاتیک یک روش برای ارزیابی توانایی لوله‌ها و تجهیزات تحت فشار در تحمل فشارهای بالا است.

تست هیدرواستاتیک اهمیت دارد زیرا به شناسایی نقص‌های ساختاری و تضمین ایمنی تجهیزات تحت فشار کمک می‌کند.

فرآیند تست هیدرواستاتیک شامل پر کردن تجهیز با مایع، افزایش تدریجی فشار، نگه‌داری فشار، و بررسی نقص‌ها است.

معمولاً آب به عنوان مایع تست در تست هیدرواستاتیک استفاده می‌شود.

مدت زمان نگه‌داری فشار در تست هیدرواستاتیک بر اساس استانداردهای مربوطه و نوع تجهیز تعیین می‌شود.

استاندارد ASTM A1064/A1064M-18 برای انجام تست هیدرواستاتیک بر روی لوله‌های فولادی است.

ملاحظات ایمنی و استفاده از تجهیزات مناسب در هنگام انجام تست هیدرواستیک باید رعایت شود.

جمع بندی آهن وان

تست هیدرواستاتیک به عنوان یک روش استاندارد برای ارزیابی توانایی لوله‌ها و تجهیزات تحت فشار در تحمل فشارهای بالا، اهمیت ویژه‌ای در صنعت دارد. این آزمایش به طور عمده برای بررسی استحکام و قابلیت اطمینان تجهیزات استفاده می‌شود و به شناسایی نقص‌های ساختاری مانند نشتی‌ها و ترک‌ها کمک می‌کند. فرآیند تست شامل پر کردن تجهیز با مایع، افزایش تدریجی فشار تا سطح مشخص، و نگه‌داری فشار برای مدت زمان معین است. این مراحل به شفاف‌سازی مشکلات پنهان و تأمین کیفیت و ایمنی تجهیزات کمک می‌کند و از بروز خطرات احتمالی در شرایط عملیاتی جلوگیری می‌کند.

استانداردهای بین‌المللی، نظیر ASTM A1064/A1064M-18، برای انجام تست هیدرواستاتیک، معیارهای دقیقی برای ارزیابی تجهیزات فراهم می‌آورند. این استانداردها تضمین می‌کنند که تجهیزات مورد استفاده در صنایع مختلف، از نفت و گاز گرفته تا سیستم‌های آتش‌نشانی و تأسیسات صنعتی، بتوانند فشارهای عملیاتی و شرایط بحرانی را به خوبی تحمل کنند. با رعایت ملاحظات ایمنی و استفاده از تجهیزات مناسب، این تست به ارتقاء کیفیت و ایمنی تجهیزات تحت فشار کمک می‌کند و مشکلات پنهان را شناسایی و رفع می‌کند.
