بررسی مزایا و معایب خم‌کاری لوله فولادی

خم‌کاری لوله‌ها به روش‌های مختلفی انجام می‌شود، از جمله خم‌کاری سرد، گرم و القایی. هر یک از این روش‌ها دارای مزایای منحصر به فرد و معایب خاص خود هستند. روش خم‌کاری سرد به دلیل کنترل دقیق عیوب و هزینه کمتر بسیار محبوب است، اما ممکن است با مشکلاتی چون کاهش ضخامت و چروک خوردگی مواجه شود. در عوض، خم‌کاری گرم با قابلیت کنترل ضخامت و توانایی برای ابعاد بزرگ‌تر، هزینه بالاتری دارد و انرژی زیادی مصرف می‌کند

خم‌کاری لوله‌ها به روش‌های مختلفی انجام می‌شود، از جمله خم‌کاری سرد، گرم و القایی.

هر یک از این روش‌ها دارای مزایای منحصر به فرد و معایب خاص خود هستند. روش خم‌کاری سرد به دلیل کنترل دقیق عیوب و هزینه کمتر بسیار محبوب است، اما ممکن است با مشکلاتی چون کاهش ضخامت و چروک خوردگی مواجه شود. در عوض، خم‌کاری گرم با قابلیت کنترل ضخامت و توانایی برای ابعاد بزرگ‌تر، هزینه بالاتری دارد و انرژی زیادی مصرف می‌کند.

خم‌کاری القایی به عنوان یک روش مدرن، مزایای زیادی از جمله کاهش آلودگی و هزینه‌های کمتر نسبت به خم‌کاری گرم دارد. این روش همچنین به دلیل کیفیت بالای سطح خم‌کاری و کاهش بیضی شدن مقطع لوله بسیار مورد توجه قرار می‌گیرد. با این حال، این روش نیز معایبی همچون هزینه‌های تجهیزات و نیاز به کنترل دقیق فرآیند را به همراه دارد که باید در نظر گرفته شوند. آهن وان با ارائه خدمات خم‌کاری لوله به روش‌های سرد، گرم و القایی، راهکارهای متنوع و باکیفیتی را برای پروژه‌های صنعتی شما فراهم می‌کند.

فهرست محتوا

مزایای خم‌کاری سرد لوله فولادی

در فرآیند خم‌کاری سرد، از چندین روش مختلف استفاده می‌شود، از جمله خم‌کاری پرسی، خم‌کاری فشاری، خم‌کاری غلتکی، فرم‌دهی کششی، و خم‌کاری کششی-چرخشی. این روش‌ها اغلب برای خم‌کاری لوله‌ها به صورت سرد و بدون استفاده از حرارت استفاده می‌شوند و در انواع مختلف صنایع کاربرد دارند.

مزایای استفاده از روش‌های خم‌کاری سرد عبارتند از:

کنترل عیوب، سرعت و هزینه، عدم نیاز به پوسته‌زدایی

کنترل عیوب: این روش‌ها امکان کنترل عیوبی مانند بیضی شدن مقطع و چروک خوردگی را فراهم می‌کنند که باعث بهبود کیفیت نهایی محصول می‌شود.

سرعت و هزینه: خم‌کاری سرد با سرعت بالا و هزینه کمتری نسبت به روش‌های گرم انجام می‌شود، که باعث کاهش هزینه‌ها و زمان تولید می‌شود.

عدم نیاز به پوسته‌زدایی: پس از خم‌کاری لوله، نیازی به پوسته‌زدایی و تمیزکردن نیست که زمان و هزینه را کاهش می‌دهد.

با این حال، روش‌های خم‌کاری سرد دارای برگشت فنری و تنش‌های پسماند بیشتری نسبت به روش‌های گرم هستند. همچنین، برای لوله‌های با ضخامت‌های استاندارد مناسب هستند و برای ضخامت‌های خارج از این محدوده، ممکن است کارایی مناسبی نداشته باشند.

مقایسه مزایای روش‌های مختلف خم‌کاری لوله فولادی

خم‌کاری سرد مزایا
خم‌کاری سرد
1. کنترل دقیق عیوب (بیضی شدن مقطع، چروک خوردگی) 2. سرعت بالا و هزینه کمتر 3. عدم نیاز به پوسته‌زدایی پس از خم‌کاری
خم‌کاری گرم
1. قابلیت کنترل ضخامت دیواره داخلی 2. مناسب برای قطعات با ابعاد بزرگ و ضخامت زیاد 3. امکان استفاده از منابع حرارتی متنوع
خم‌کاری القایی
1. کاهش آلودگی 2. هزینه کمتر نسبت به خم‌کاری گرم 3. کیفیت بالای سطح خم‌کاری 4. کاهش چروک خوردگی و بیضی شدن مقطع

معایب خم‌کاری سرد لوله فولادی

۱. کاهش ضخامت خارجی لوله:

خم‌کاری لوله‌ها می‌تواند منجر به کاهش ضخامت دیواره خارجی آن‌ها شود. این موضوع اغلب به دلیل تحمل دیواره داخلی لوله فشار و دیواره خارجی آن کشش است. در نتیجه، ضخامت داخلی افزایش می‌یابد و ضخامت خارجی کاهش می‌یابد. این امر می‌تواند منجر به کاهش ضریب ایمنی سیستم لوله‌کشی شود، بنابراین نیازمند اهتمام و کنترل دقیق است.

صاف شدن دیواره پشتی لوله، بیضی شدن مقطع لوله، کمانش در لوله، چروک خوردگی

۲. صاف‌شدن دیواره پشتی لوله:

اگر نسبت قطر به ضخامت لوله کمتر از ۳۵ باشد یا دیواره پشتی لوله صاف نشود، این ممکن است منجر به مشکلاتی مانند کمانش لوله شود.

۳. بیضی شدن مقطع لوله:

معمولا بیضی شدن مقطع لوله در لوله‌هایی با ضخامت بالا رخ می‌دهد، به خصوص زمانی که فشار داخلی ایجاد می‌شود. برای رفع این مشکل، از روش‌هایی مانند استفاده از مندرل یا انبساط سرد استفاده می‌شود.

۴. کمانش در لوله:

معمولاً کمانش در لوله‌ها با ضخامت کم و در حین فرآیند خم‌کاری رخ می‌دهد. جلوگیری از این مشکل نیازمند کنترل دقیق تنش محوری و برنامه‌ریزی دقیق است.

۵. چروک خوردگی:

چروک خوردگی یک مشکل شایع در لوله‌های با نسبت قطر به ضخامت بالا است که ممکن است در نتیجه تنش‌های داخلی و خارجی ایجاد شود. برای جلوگیری از این مشکل، استفاده از مندرل و کنترل دقیق فرآیند خم‌کاری ضروری است.

مقایسه معایب روش‌های مختلف خم‌کاری لوله فولادی

روش خم‌کاری معایب
خم‌کاری سرد
1. برگشت فنری و تنش‌های پسماند بیشتر 2. کاهش ضخامت دیواره خارجی لوله 3. مناسب نبودن برای ضخامت‌های خارج از محدوده استاندارد
خم‌کاری گرم
1. مصرف انرژی زیاد 2. هزینه‌های بالا به دلیل نیاز به تجهیزات پیشرفته 3. نیاز به تمیزکاری پس از خم‌کاری 4. کند بودن فرآیند 5. احتمال چین خوردگی و بیضی شدن مقطع
خم‌کاری القایی
1. هزینه‌های بالای تجهیزات 2. نیاز به کنترل دقیق فرآیند

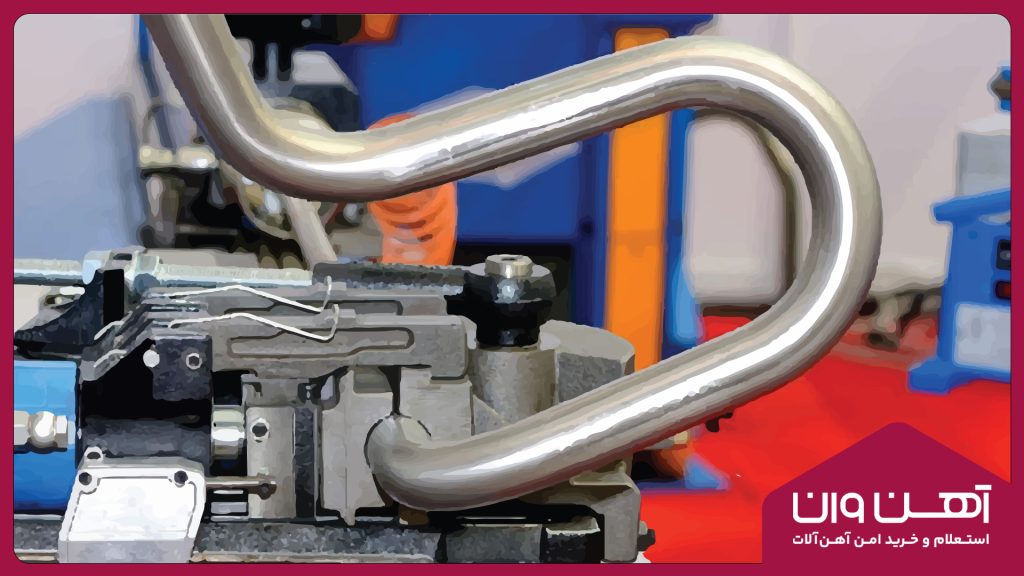

چروک خوردگی یک مشکل شایع در لوله‌های با نسبت قطر به ضخامت بالا است که ممکن است در نتیجه تنش‌های داخلی و خارجی ایجاد شود

مزایای خم‌کاری گرم لوله فولادی

روش خم‌کاری گرم دارای مزایایی است که می‌تواند موجب پذیرش و استفاده از این روش در برخی موارد کاربردی نماید. این مزایا عبارتند از:

قابلیت کنترل ضخامت دیواره داخل، قابلیت استفاده برای قطعات با ابعاد بزرگ و ضخامت زیاد، منابع متنوع حرارتی

قابلیت کنترل ضخامت دیواره داخل:

   در روش خم‌کاری گرم، می‌توان به طور دقیق ضخامت دیواره داخلی لوله را کنترل کرد. این امر از اهمیت بالایی برخوردار است زیرا ضخامت دیواره داخلی بر تغییر خواص مکانیکی و عملکرد قطعه تأثیرگذار است.

قابلیت استفاده برای قطعات با ابعاد بزرگ و ضخامت زیاد:

   روش خم‌کاری گرم، به دلیل امکان گرم کردن محل خم‌کاری و کنترل نسبتاً آسان دما، برای تولید قطعات با ابعاد بزرگ و ضخامت زیاد بسیار مناسب است، به ویژه در صنایعی که نیاز به این نوع قطعات دارند.

منابع متنوع حرارتی:

   منبع حرارتی برای گرم کردن لوله می‌تواند از انواع مختلفی باشد از جمله سوخت‌های فسیلی، القای مغناطیسی و هدایت الکتریکی. این امکانات انعطاف بیشتری را برای انتخاب مناسب‌ترین منبع حرارتی فراهم می‌کنند، به ویژه با توجه به نوع مواد و شرایط فرآیند.

معایب خم‌کاری گرم لوله فولادی

متداولاً معایب استفاده از روش خم‌کاری گرم عبارتند از:

مصرف انرژی زیاد، گران بودن، استفاده از شن‌های داغ و تمیزکاری پس از خم‌کاری، کند بودن فرایند، چین خوردگی و بیضی شدن سطح مقطع

مصرف انرژی زیاد: این روش نیازمند مصرف انرژی بالاست، زیرا لوله‌ها را باید به دمای بالایی گرم کرد تا انعطاف‌پذیری کافی برای خم‌کاری به وجود آید.

گران بودن: فرآیند خم‌کاری گرم، نیازمند تجهیزات و تکنولوژی پیشرفته‌ای است که هزینه‌های زیادی را به همراه دارد. این امر می‌تواند برای تولید کنندگان هزینه‌های اضافی را به دنبال داشته باشد.

استفاده از شن‌های داغ و تمیزکاری پس از خم‌کاری: برای خم‌کاری گرم، لوله‌ها به شن‌های داغ محلیزه می‌شوند که ممکن است باعث آلودگی و آسیب به سطح لوله شود، لذا نیاز به تمیزکاری پس از فرآیند وجود دارد که این نیز هزینه و زمان بیشتری را می‌طلبد.

کند بودن فرایند: خم‌کاری گرم معمولاً زمان‌بر است. نیاز به گرم کردن لوله‌ها، انجام فرآیند خم‌کاری و سپس تمیزکاری پس از آن باعث افزایش زمان تولید می‌شود.

چین خوردگی و بیضی شدن سطح مقطع: در اثر گرم شدن لوله‌ها، ممکن است سطح داخلی قطعه چین خورده و مقطع آن بیضی شود که این موارد ممکن است به کاهش کیفیت قطعه و تأثیر منفی بر راندمان آن منجر شود.

لوله‌های API از فولاد باکیفیت ساخته می‌شوند و می‌توانند فشارهای بالا را در کاربردهای مختلف تحمل کنند

مزایای خم‌کاری القایی لوله فولادی

با استفاده از روش القایی برای خم‌کاری لوله‌های فولادی، مزایای متعددی به دست می‌آید:

کاهش آلودگی، کم هزینه بودن، کیفیت بالا، کاهش چروک خوردگی، کاهش بیضی شدن

کاهش آلودگی: این روش دارای آلودگی کمتری نسبت به روش‌های دیگر مانند روش گرم است. با کاهش تماس مستقیم لوله با مواد خارجی و استفاده از الکتریسیته، میزان آلودگی کاهش می‌یابد.

کم هزینه بودن: خم‌کاری القایی به دلیل استفاده از انرژی الکتریکی به عنوان منبع گرمایی، هزینه کمتری نسبت به روش‌های گرم دارد. این نکته می‌تواند برای کسب و کارهایی که به دنبال کاهش هزینه‌ها هستند، جذاب باشد.

کیفیت بالا: سطح خم‌کاری شده لوله در این روش، با کیفیت بالاتری همراه است نسبت به روش‌های گرم. با استفاده از جریان الکتریکی، می‌توان کنترل دقیق‌تری بر روی فرآیند خم‌کاری داشت و نتایج دقیق‌تری را به دست آورد.

کاهش چروک خوردگی: این روش معمولاً با کاهش چروک خوردگی سطحی همراه است. از آنجایی که در این روش دیواره لوله به طور موضعی گرم می‌شود و فرآیند به صورت یکنواخت انجام می‌شود، احتمال چین خوردگی کمتر می‌شود.

کاهش بیضی شدن: نسبت به روش‌های دیگر، بیضی شدن سطح مقطع لوله در روش القایی کمتر است. این امر به دلیل کنترل دقیق‌تر فرآیند و استفاده از جریان الکتریکی به عنوان منبع گرمایی است.

این مزایا نشان دهنده اهمیت و کارآیی روش القایی در خم‌کاری لوله‌های فولادی است.

سوالات متداول

مزیت اصلی خم‌کاری سرد کنترل دقیق عیوب مانند بیضی شدن مقطع و چروک خوردگی است.

خم‌کاری سرد هزینه کمتری به دلیل سرعت بالا و عدم نیاز به گرم کردن لوله است.

معضل اصلی خم‌کاری سرد در لوله‌های با ضخامت بالا، کاهش ضخامت دیواره خارجی و چروک خوردگی است.

خم‌کاری گرم برای قطعات با ابعاد بزرگ و ضخامت زیاد مناسب است به دلیل امکان کنترل دما و نرم کردن لوله است.

خم‌کاری گرم هزینه‌های بیشتری به دلیل مصرف بالای انرژی و نیاز به تجهیزات پیشرفته است.

مزیت خم‌کاری القایی نسبت به روش‌های گرم، کاهش چروک خوردگی و کیفیت بالای سطح خم‌کاری است.

معضل اصلی استفاده از خم‌کاری القایی، هزینه‌های بالای تجهیزات و نیاز به کنترل دقیق فرآیند است.

جمع بندی آهن وان

خم‌کاری لوله‌ها با روش‌های مختلفی انجام می‌شود که هر کدام دارای مزایا و معایب خاص خود هستند. روش خم‌کاری سرد، به دلیل هزینه پایین و کنترل دقیق عیوب، انتخاب محبوبی در صنایع مختلف است. این روش به کاهش هزینه‌ها و زمان تولید کمک می‌کند و نیاز به تمیزکاری کمتری پس از فرآیند دارد. با این حال، خم‌کاری سرد ممکن است با مشکلاتی چون کاهش ضخامت لوله، بیضی شدن مقطع و چروک خوردگی مواجه شود، به ویژه در لوله‌های با ضخامت بالا یا نسبت قطر به ضخامت کم. این مشکلات نیاز به توجه و کنترل دقیق دارند تا کیفیت نهایی محصول حفظ شود.

در مقابل، خم‌کاری گرم به دلیل قابلیت کنترل بهتر ضخامت دیواره و توانایی کار با ابعاد بزرگ‌تر، در بسیاری از کاربردها مناسب است. این روش امکان استفاده از منابع حرارتی متنوع را فراهم می‌آورد و برای قطعات با ضخامت زیاد مناسب است. با این حال، هزینه بالای انرژی و تجهیزات، نیاز به تمیزکاری پس از فرآیند، و مشکلاتی مانند چین خوردگی و بیضی شدن مقطع، از معایب مهم این روش هستند. خم‌کاری القایی نیز به دلیل کیفیت بالای خم‌کاری و کاهش چروک خوردگی، انتخاب خوبی است، اما هزینه‌های بالای تجهیزات و نیاز به کنترل دقیق فرآیند از معایب آن محسوب می‌شود.
