انوع روش‌های هیدروفرمینگ لوله فولادی

هیدروفرمینگ به‌عنوان یکی از فرآیندهای پیشرفته شکل‌دهی فلزات، روشی نوین برای تولید قطعات پیچیده با دقت بالا و کیفیت مطلوب است

هیدروفرمینگ به‌عنوان یکی از فرآیندهای پیشرفته شکل‌دهی فلزات، روشی نوین برای تولید قطعات پیچیده با دقت بالا و کیفیت مطلوب است. این فناوری با استفاده از فشار سیال، قابلیت تغییر شکل فلزات را به‌طور قابل‌توجهی افزایش می‌دهد. کاربردهای متنوع این روش، از صنعت خودرو تا صنایع هوافضا، آن را به یکی از روش‌های کلیدی در تولید قطعاتی با هندسه‌های پیچیده و مقاومت بالا تبدیل کرده است.

هر یک از انواع هیدروفرمینگ، برای کاربردهای خاص و شرایط تولیدی متفاوتی طراحی شده‌اند. از هیدروفرمینگ ورق و لوله که بیشتر در تولید قطعات خودرو و هواپیما به کار می‌روند، تا روش‌های هیدروفرمینگ دیافراگمی و انفجاری که در ساخت قطعات با هندسه‌های بسیار پیچیده و تحمل فشارهای شدید به کار می‌روند، این فرآیند امکان تولید قطعات متنوع با ویژگی‌های منحصر به فرد را فراهم می‌کند. آهن وان با ارائه خدمات هیدروفرمینگ پیشرفته، تولید قطعات پیچیده و باکیفیت را برای صنایع مختلف تسهیل می‌کند.

فهرست محتوا

انوع روش‌های هیدروفرمینگ

هیدروفرمینگ، به عنوان یکی از فرآیندهای پیشرفته شکل‌دهی فلزات، شامل چندین نوع اصلی است که هر کدام برای کاربردهای خاصی طراحی شده‌اند. هر نوع هیدروفرمینگ دارای ویژگی‌ها و مزایای منحصر به فردی است که آن را برای تولید قطعات فلزی با ویژگی‌های خاص مناسب می‌کند. در ادامه، انواع مختلف هیدروفرمینگ تشریح شده است:

هیدروفرمینگ ورق (Sheet Hydroforming – SHF)

در این روش، از یک ورق فلزی به عنوان ماده اولیه استفاده می‌شود. ورق فلزی بین دو قالب قرار گرفته و سپس فشار سیال به طور همزمان به دو طرف ورق اعمال می‌شود تا به شکل قالب درآید. این روش به طور خاص برای تولید قطعات بزرگ با شکل‌های پیچیده و سطوح صاف ایده‌آل است. قطعاتی مانند پانل‌های بدنه خودرو، درب‌ها و قطعات بزرگ بدنه هواپیما با این روش ساخته می‌شوند.

فرآیند هیدروفرمینگ ورق

آماده‌سازی ورق: ورق فلزی با ابعاد و جنس مناسب انتخاب شده و سطح آن تمیز می‌شود.

قرارگیری ورق در قالب: ورق فلزی در قالب مخصوصی که شکل نهایی قطعه را دارد قرار می‌گیرد.

آماده‌سازی ورق، قرارگیری ورق در قالب، اعمال فشار، شکل‌دهی، خنک‌سازی و خارج کردن قطعه

اعمال فشار: با پمپاژ سیال به داخل قالب، فشار بسیار زیادی به ورق فلزی وارد می‌شود.

شکل‌دهی: تحت تأثیر فشار، ورق به تدریج شکل قالب را به خود می‌گیرد.

خنک‌سازی و خارج کردن قطعه: پس از شکل‌دهی، قطعه خنک شده و از قالب خارج می‌شود.

مزایای هیدروفرمینگ ورق

تولید قطعات پیچیده: امکان تولید قطعات پیچیده با هندسه‌های نامنظم با دقت بالا.

کاهش ضخامت یکنواخت: ضخامت ورق به صورت یکنواخت کاهش می‌یابد که باعث کاهش وزن قطعه و بهبود عملکرد آن می‌شود.

تولید قطعات پیچیده، کاهش ضخامت یکنواخت، بهبود خواص مکانیکی، کاهش هزینه‌های تولید، کاهش ضایعات

بهبود خواص مکانیکی: فرآیند SHF باعث بهبود خواص مکانیکی مانند استحکام و مقاومت به خستگی در قطعات می‌شود.

کاهش هزینه‌های تولید: کاهش تعداد عملیات و ابزارآلات مورد نیاز، منجر به کاهش هزینه‌های تولید می‌شود.

کاهش ضایعات: میزان ضایعات تولید شده در این روش بسیار کمتر از روش‌های سنتی است.

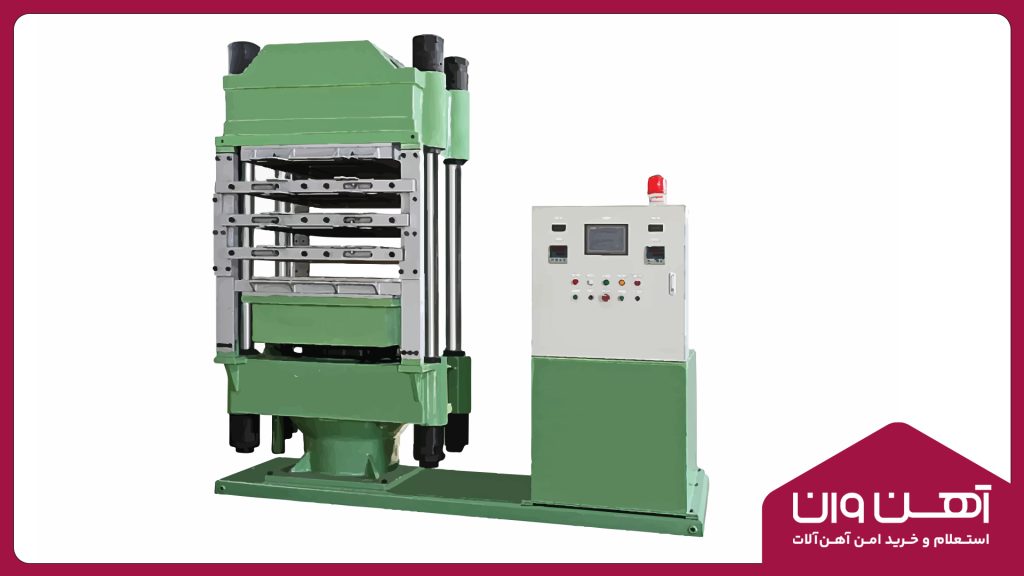

هیدروفرمینگ لوله (Tube Hydroforming – THF)

در این روش، از یک لوله فلزی استفاده می‌شود که درون یک قالب مخصوص قرار می‌گیرد. فشار سیال از داخل لوله اعمال می‌شود و لوله را به شکل قالب در می‌آورد. این روش برای تولید قطعات استوانه‌ای با تغییرات قطر و شکل در طول لوله مناسب است. اجزایی مانند فریم‌های خودرو، سیستم‌های اگزوز و قطعات ساختاری که نیاز به مقاومت بالا دارند، با این روش ساخته می‌شوند.

فرآیند هیدروفرمینگ لوله

آماده‌سازی لوله: یک لوله فلزی با طول و قطر دلخواه انتخاب می‌شود.

قرارگیری لوله در قالب: لوله در داخل حفره قالبی که شکل نهایی قطعه را مشخص می‌کند، قرار می‌گیرد.

اعمال فشار: یک سیال با فشار بالا (معمولاً آب یا روغن) به داخل لوله تزریق می‌شود که باعث انبساط آن در برابر دیواره‌های قالب می‌شود.

آماده‌سازی لوله، قراگیری لوله در قالب، اعمال فشار، نیروهای خارجی، شکل‌دهی، خنک‌سازی و خارج کردن قطعه

نیروهای خارجی: همزمان، نیروهای خارجی مانند نیروی محوری یا فشار شعاعی به لوله اعمال می‌شود تا فرآیند شکل‌دهی کنترل شود.

شکل‌دهی: ترکیب فشار داخلی و نیروهای خارجی باعث می‌شود لوله شکل قالب را به خود بگیرد.

خنک‌سازی و خارج کردن قطعه: پس از رسیدن به شکل دلخواه، قطعه خنک شده و از قالب خارج می‌شود.

مزایای هیدروفرمینگ لوله

شکل‌های پیچیده: THF امکان ایجاد اشکال پیچیده و پیچیده‌ای را فراهم می‌کند که با روش‌های سنتی تولید دشوار است.

اجزای سبک: با کاهش ضخامت مواد و حذف جوشکاری، THF اجزای سبک‌تری را بدون کاهش استحکام تولید می‌کند.

شکل‌های پیچیده، اجزای سبک، استحکام بهبود یافته، کاهش هزینه‌ها

استحکام بهبود یافته: این فرآیند اغلب منجر به افزایش استحکام و دوام نسبت به مجموعه‌های جوشکاری شده می‌شود.

کاهش هزینه‌ها: THF می‌تواند با ترکیب چندین قطعه در یک قطعه واحد و حذف جوشکاری، هزینه‌های تولید را کاهش دهد.

انواع روش‌های هیدروفرمینگ لوله فولادی

نوع هیدروفرمینگ توضیحات مختصر
هیدروفرمینگ ورق (SHF)
شکل‌دهی ورق فلزی با فشار سیال برای تولید قطعات بزرگ و پیچیده.
هیدروفرمینگ لوله (THF)
تغییر شکل لوله فلزی با فشار سیال و نیروهای خارجی برای تولید قطعات استوانه‌ای.
هیدروفرمینگ دیافراگمی (DHF)
استفاده از دیافراگم و فشار سیال برای تولید قطعات با هندسه‌های بسیار پیچیده.
هیدروفرمینگ گرم (GHF)
گرم کردن فلز قبل از شکل‌دهی با فشار سیال برای افزایش انعطاف‌پذیری.
هیدروفرمینگ انفجاری (EHF)
استفاده از انرژی انفجار برای اعمال فشار شدید و شکل‌دهی سریع فلز.

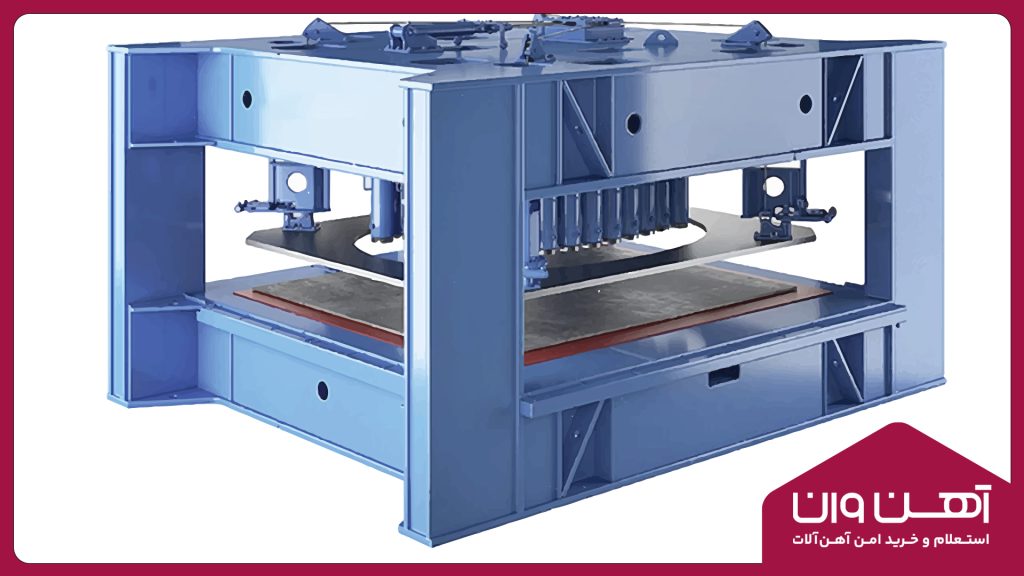

هیدروفرمینگ دیافراگمی برای تولید قطعاتی با هندسه‌های بسیار پیچیده استفاده می‌شود

هیدروفرمینگ دیافراگمی (Diaphragm Hydroforming – DHF)

هیدروفرمینگ دیافراگمی برای تولید قطعاتی با هندسه‌های بسیار پیچیده استفاده می‌شود. در این روش، یک دیافراگم انعطاف‌پذیر به همراه فشار سیال برای شکل‌دهی به قطعه فلزی مورد استفاده قرار می‌گیرد. این روش به ویژه برای قطعاتی که نیاز به جزئیات دقیق و پیچیدگی‌های هندسی دارند، مناسب است.

فرآیند هیدروفرمینگ دیافراگمی

آماده‌سازی ورق: ورق فلزی با ابعاد و جنس مناسب انتخاب شده و سطح آن تمیز می‌شود.

قرارگیری ورق در قالب: ورق فلزی در قالب مخصوصی که شکل نهایی قطعه را دارد قرار می‌گیرد.

آماده‌سازی ورق، قرارگیری ورق در قالب، قرارگیری دیافگراگم، اعمال فشار، شکل‌دهی، خنک‌سازی و خارج کردن قطعه

قرارگیری دیافراگم: یک دیافراگم انعطاف‌پذیر بر روی ورق فلزی قرار می‌گیرد.

اعمال فشار: با پمپاژ سیال به زیر دیافراگم، فشار بسیار زیادی به ورق فلزی وارد می‌شود.

شکل‌دهی: تحت تأثیر فشار، ورق به تدریج شکل قالب را به خود می‌گیرد.

خنک‌سازی و خارج کردن قطعه: پس از شکل‌دهی، قطعه خنک شده و از قالب خارج می‌شود.

مزایای هیدروفرمینگ دیافراگمی

تولید قطعات پیچیده: امکان تولید قطعات پیچیده با هندسه‌های نامنظم با دقت بالا.

کاهش ضخامت یکنواخت: ضخامت ورق به صورت یکنواخت کاهش می‌یابد که باعث کاهش وزن قطعه و بهبود عملکرد آن می‌شود.

تولید قطعات پیچیده، کاهش ضخامت یکنواخت، بهبود خواص مکانیکی، کاهش هزینه‌های تولید، کاهش ضایعات

بهبود خواص مکانیکی: فرآیند DHF باعث بهبود خواص مکانیکی مانند استحکام و مقاومت به خستگی در قطعات می‌شود.

کاهش هزینه‌های تولید: کاهش تعداد عملیات و ابزارآلات مورد نیاز، منجر به کاهش هزینه‌های تولید می‌شود.

کاهش ضایعات: میزان ضایعات تولید شده در این روش بسیار کمتر از روش‌های سنتی است.

هیدروفرمینگ گرم (Hot Hydroforming – GHF)

در هیدروفرمینگ گرم، فلز ابتدا تا دمای بالا گرم می‌شود تا قابلیت انعطاف‌پذیری آن افزایش یابد. سپس فلز گرم درون قالب قرار گرفته و تحت فشار سیال شکل‌دهی می‌شود. این روش برای تولید قطعات با اشکال پیچیده‌تر و جزئیات دقیق‌تر مناسب است و اغلب برای فلزات با نقاط ذوب بالا استفاده می‌شود.

فرآیند هیدروفرمینگ گرم

آماده‌سازی ورق یا لوله: ورق یا لوله فلزی با ابعاد و جنس مناسب انتخاب شده و سطح آن تمیز می‌شود.

گرمایش: ورق یا لوله تا دمای مشخصی گرم می‌شود.

آماده‌سازی ورق یا لوله، گرمایش، قرارگیری در قالب، اعمال فشار، شکل‌دهی، خنک‌سازی و خارج کردن قطعه

قرارگیری در قالب: ورق یا لوله گرم شده در قالب مخصوصی که شکل نهایی قطعه را دارد قرار می‌گیرد.

اعمال فشار: با پمپاژ سیال به داخل قالب یا زیر دیافراگم، فشار بسیار زیادی به ورق یا لوله وارد می‌شود.

شکل‌دهی: تحت تأثیر فشار و دمای بالا، ورق یا لوله به تدریج شکل قالب را به خود می‌گیرد.

خنک‌سازی و خارج کردن قطعه: پس از شکل‌دهی، قطعه خنک شده و از قالب خارج می‌شود.

مزایای هیدروفرمینگ گرم

بهبود قابلیت شکل‌دهی: افزایش دمای فلز باعث کاهش مقاومت آن در برابر تغییر شکل می‌شود، که منجر به بهبود قابلیت شکل‌دهی و امکان تولید قطعات پیچیده‌تر می‌شود.

کاهش نیروی مورد نیاز: با کاهش مقاومت فلز، نیروی کمتری برای شکل‌دهی نیاز است.

بهبود قابلیت شکل‌دهی، کاهش نیروی مورد نیاز، بهبود خواص مکانیکی، تولید قطعات با ضخامت یکنواخت

بهبود خواص مکانیکی: در برخی موارد، هیدروفرمینگ گرم می‌تواند خواص مکانیکی قطعه مانند استحکام و مقاومت به خستگی را بهبود بخشد.

تولید قطعات با ضخامت یکنواخت: امکان تولید قطعات با ضخامت یکنواخت و کاهش وزن.

کاربردهای روش‌های هیدروفرمینگ

نوع هیدروفرمینگ کاربردها
SHF
پانل‌های بدنه خودرو، درب‌ها، قطعات بدنه هواپیما.
THF
فریم‌های خودرو، سیستم‌های اگزوز، قطعات ساختاری.
DHF
قطعات با جزئیات دقیق در صنایع خودروسازی و هوافضا.
GHF
قطعات با اشکال پیچیده‌تر و جزئیات دقیق‌تر.
EHF
قطعات بزرگ و ضخیم در صنایع استحکام و انرژی.
این نوع هیدروفرمینگ از انرژی انفجار برای اعمال فشار شدید به فلز استفاده می‌کنn

هیدروفرمینگ انفجاری (Explosive Hydroforming – EHF)

این نوع هیدروفرمینگ از انرژی انفجار برای اعمال فشار شدید به فلز استفاده می‌کند. فلز درون قالب قرار می‌گیرد و یک انفجار کنترل‌شده باعث شکل‌دهی سریع و کارآمد فلز می‌شود. این روش برای تولید قطعات با ضخامت‌های بیشتر و تحمل فشار بالا مناسب است و در صنایعی که نیاز به استحکام فوق‌العاده دارند، کاربرد دارد.

فرآیند هیدروفرمینگ انفجاری

آماده‌سازی ورق: ورق فلزی با ابعاد و جنس مناسب انتخاب شده و سطح آن تمیز می‌شود.

قرارگیری ورق در قالب: ورق فلزی در قالب مخصوصی که شکل نهایی قطعه را دارد قرار می‌گیرد.

قرار دادن مواد منفجره: یک ماده منفجره با دقت در مجاورت ورق فلزی قرار می‌گیرد.

آماده‎‌سازی ورق، قرارگیری ورق در قالب، قرار دادن مواد منفجره، قرار دادن مواد منفجره، انفجار، خنک‌سازی و خارج کردن قطعه

قرار دادن مواد منفجره: یک ماده منفجره با دقت در مجاورت ورق فلزی قرار می‌گیرد.

انفجار: با انفجار ماده منفجره، موج ضربه شدیدی تولید می‌شود که به ورق فلزی برخورد کرده و آن را به شکل قالب در می‌آورد.

خنک‌سازی و خارج کردن قطعه: پس از شکل‌دهی، قطعه خنک شده و از قالب خارج می‌شود.

مزایای هیدروفرمینگ انفجاری

شکل‌دهی قطعات بزرگ و ضخیم: EHF برای شکل‌دهی قطعات بسیار بزرگ و با ضخامت بالا که با روش‌های دیگر قابل شکل‌دهی نیستند، بسیار مناسب است.

شکل‌دهی قطعات بزرگ و ضخیم، سرعت بالا، هزینه کم ابزارآلات

سرعت بالا: فرآیند شکل‌دهی بسیار سریع بوده و زمان تولید قطعه را به طور قابل توجهی کاهش می‌دهد.

هزینه کم ابزارآلات: به دلیل سادگی ابزارآلات مورد استفاده، هزینه‌های تولید کاهش می‌یابد.

انتخاب نوع هیدروفرمینگ

انتخاب روش مناسب هیدروفرمینگ به عواملی مانند نوع قطعه، ضخامت ماده اولیه، پیچیدگی هندسی قطعه و نوع فلز بستگی دارد. هر یک از این روش‌ها دارای کاربردهای خاصی هستند که بسته به نیاز تولید و مشخصات فنی قطعه، می‌توان از آن‌ها استفاده کرد. هیدروفرمینگ ورق و لوله از مهم‌ترین و پراستفاده‌ترین روش‌ها هستند، چرا که امکان تولید قطعات بزرگ و کوچک با دقت بالا و هزینه‌های نسبتا پایین را فراهم می‌کنند.

مزایا و معایب روش‌های هیدروفرمینگ

نوع هیدروفرمینگ مزایا معایب
SHF
تولید قطعات پیچیده، کاهش ضخامت یکنواخت، بهبود خواص مکانیکی.
نیاز به قالب‌های خاص و تجهیزات پیشرفته.
THF
ایجاد اشکال پیچیده، تولید اجزای سبک، افزایش استحکام و دوام.
نیاز به کنترل دقیق فشار و نیروها، تجهیزات تخصصی.
DHF
تولید قطعات با هندسه‌های دقیق، کاهش ضخامت، بهبود خواص مکانیکی.
پیچیدگی فرآیند، نیاز به تجهیزات تخصصی.
GHF
بهبود قابلیت شکل‌دهی، کاهش نیروی مورد نیاز، تولید قطعات با ضخامت یکنواخت.
نیاز به سیستم‌های گرم‌کننده، هزینه‌های انرژی بالا.
EHF
شکل‌دهی قطعات بزرگ و ضخیم، سرعت بالا، هزینه کم ابزارآلات.
کنترل دقیق انفجار، نیاز به ایمنی بالا، محدودیت در دقت.

سوالات متداول

هیدروفرمینگ ورق تولید قطعات پیچیده، کاهش ضخامت یکنواخت، و کاهش هزینه‌ها و ضایعات را امکان‌پذیر می‌سازد.

هیدروفرمینگ دیافراگمی برای تولید قطعات با هندسه‌های پیچیده و جزئیات دقیق مناسب است.

هیدروفرمینگ گرم با استفاده از دمای بالا، قابلیت شکل‌دهی را افزایش و نیروی مورد نیاز را کاهش می‌دهد.

جمع بندی آهن وان

هیدروفرمینگ به‌عنوان یک روش پیشرفته شکل‌دهی فلزات، با استفاده از فشار سیال، قابلیت تولید قطعات با هندسه‌های پیچیده و دقت بالا را فراهم می‌آورد. این روش‌ها شامل هیدروفرمینگ ورق، لوله، دیافراگمی، گرم و انفجاری هستند که هرکدام برای کاربردهای خاصی طراحی شده‌اند. هیدروفرمینگ ورق، با توانایی تولید قطعات بزرگ و سطوح صاف، به‌ویژه در صنایع خودروسازی و هوافضا، کاربرد زیادی دارد. هیدروفرمینگ لوله به تولید قطعات استوانه‌ای با تغییرات قطر و شکل کمک می‌کند و برای ساخت فریم‌های خودرو و سیستم‌های اگزوز مناسب است. هیدروفرمینگ دیافراگمی و گرم، به تولید قطعات با جزئیات دقیق و خواص مکانیکی بهبود یافته کمک می‌کند. همچنین، هیدروفرمینگ انفجاری برای تولید قطعات بزرگ و ضخیم با سرعت بالا و هزینه کم استفاده می‌شود.
