لوله‌های آتشخوار نقش حیاتی در صنایع مختلف ایفا می‌کنند و به دلیل مقاومت بالا در برابر حرارت و فشار، به‌طور گسترده در کاربردهای صنعتی استفاده می‌شوند. این لوله‌ها بسته به جنس، ترکیب شیمیایی و کاربرد، انواع مختلفی دارند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند. انتخاب صحیح لوله‌های آتشخوار می‌تواند به بهبود کارایی و طول عمر تجهیزات صنعتی کمک کند.
لوله‌های آتشخوار از جنس‌های مختلفی مانند استیل، آلیاژی، سرامیکی و نسوز ساخته می‌شوند که هر یک مزایا و معایب خاصی دارند. همچنین، این لوله‌ها بر اساس ترکیب شیمیایی به انواع پرکربن، منگنزدار و کروم-مولیبدن تقسیم می‌شوند. هر کدام از این انواع لوله‌ها بر اساس ویژگی‌های مکانیکی و شیمیایی خود، در کاربردهای خاصی مانند دیگ‌های بخار، مبدل‌های حرارتی، کوره‌های صنعتی و سیستم‌های گرمایشی مورد استفاده قرار می‌گیرند. آهن وان شما را بیشتر با این لوله آشنا میکند.
فهرست محتوا
انواع لوله آتشخوار بر اساس جنس

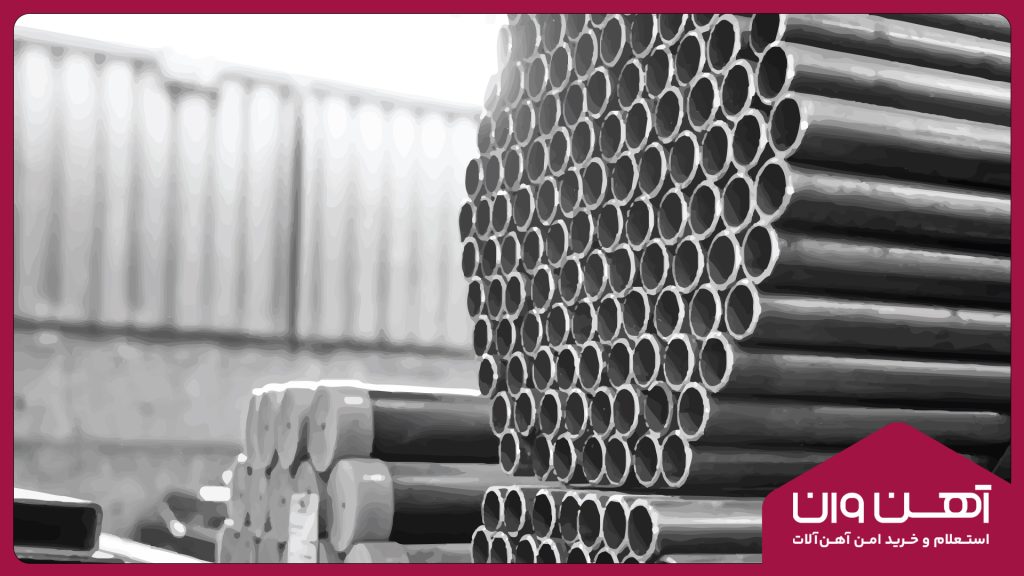

لوله آتشخوار استیل:
– مقاومت در برابر خوردگی: فولاد ضد زنگ به دلیل مقاومت بالا در برابر خوردگی، به ویژه در شرایط دمایی بالا، به عنوان یک انتخاب بسیار مورد توجه برای لوله‌های آتشخوار شناخته می‌شود.
– گریدهای متنوع: مواد فولادی ضد زنگ مانند گریدهای 304، 316 و 310، انواع مختلفی از مقاومت حرارتی و استحکام مکانیکی را ارائه می‌دهند که بسته به شرایط محیطی، کاربردهای مختلفی را برای آنها فراهم میکند.
لوله آتشخوار آلیاژی:
– ترکیب مواد آلیاژی: لوله‌های فولادی آلیاژی حاوی عناصر متنوعی از جمله کروم، مولیبدن و نیکل هستند که این مواد باعث افزایش مقاومت حرارتی و خواص مکانیکی آنها می‌شود.
– کاربردهای گسترده: این نوع لوله‌ها به دلیل مقاومت بالا در برابر دماهای بالا و مواد خورنده، به عنوان یک گزینه مناسب برای پالایشگاه‌ها، کارخانه‌های شیمیایی و نیروگاه‌ها شناخته می‌شوند.
لوله آتشخوار سرامیکی:
– مواد ساخته شده: این لوله‌ها از مواد سرامیکی پیشرفته مانند آلومینا، کاربید سیلیکون و زیرکونیا ساخته شده‌اند، که این مواد به دلیل مقاومت بالا در برابر حرارت و خوردگی، گزینه ایده‌آلی برای کاربردهای با دماهای بسیار بالا هستند.
– ویژگی‌های برجسته: این لوله‌ها به دلیل پایداری حرارتی بالا، مقاومت در برابر خوردگی، و استحکام مکانیکی قابل توجه، به خصوص در شرایط دما و فشار بالا، مورد استفاده قرار می‌گیرند.
– کاربردها: این نوع لوله‌ها برای کاربردهایی از قبیل فرآیندهای صنعتی با دماهای بالا، کوره‌های صنعتی، و سیستم‌های انتقال حرارت و فشار بالا کاربرد دارند.
لوله آتشخوار نسوز:
– ساختار محافظتی: این لوله‌ها دارای لایه‌های نسوزی در سطح داخلی هستند که از مواد مقاوم در برابر حرارت و خوردگی ساخته شده‌اند، این ویژگی‌ها باعث افزایش مقاومت لوله در برابر شرایط دمایی و شیمیایی شدید می‌شود.
– کاربردها: این لوله‌ها به دلیل مقاومت بالا در برابر دما و خوردگی، در صنایعی مانند تولید فلزات، پالایشگاه‌ها، و کوره‌های صنعتی مورد استفاده قرار می‌گیرند.
انواع لوله آتشخوار بر اساس ترکیب شیمیایی
- لوله‌های پرکربن (High Carbon Tubes):
این لوله‌ها دارای درصد کربن بالایی هستند که به آنها استحکام بیشتری می‌بخشد. کربن بالا باعث افزایش سختی و مقاومت به سایش در این لوله‌ها می‌شود، اما ممکن است کاهش انعطاف‌پذیری و افزایش شکنندگی را نیز به همراه داشته باشد. این نوع لوله‌ها در مواردی که نیاز به تحمل فشارهای بالا و مقاومت در برابر سایش است، مورد استفاده قرار می‌گیرند.
خصوصیات شیمیایی و مکانیکی این نوع لوله به شرح زیر است:
– درصد کربن: 0.6% تا 1.0%
– خواص مکانیکی: سختی و استحکام بالا، مقاومت به سایش
– کاربردها: تجهیزات صنعتی با فشار بالا، ابزارهای برش
مزایا و معایب این لوله نیز به صورت زیر است:
– مزیت: استحکام و سختی بالا، مناسب برای شرایط فشار بالا
– عیب: شکنندگی بیشتر، انعطاف‌پذیری کمتر
- لوله‌های منگنزدار (Manganese Steel Tubes):
این لوله‌ها حاوی منگنز هستند که نقش مهمی در افزایش مقاومت به سایش و سختی دارد. منگنز با ترکیب با کربن در فولاد، استحکام کششی را افزایش میدهد و به بهبود شکل‌پذیری و مقاومت به ضربه کمک میکند. لوله‌های منگنزدار به دلیل مقاومت خوب در برابر سایش و خواص مکانیکی مناسب، در شرایط عملیاتی سخت و پرتنش به کار می‌روند.
خصوصیات شیمیایی و مکانیکی این نوع لوله به شرح زیر است:
– درصد منگنز: 1.0% تا 1.5%
– خواص مکانیکی: افزایش استحکام کششی، مقاومت به ضربه، بهبود شکل‌پذیری
– کاربردها: صنایع معدنی، تجهیزات سنگین
مزایا و معایب این لوله نیز به صورت زیر است:
– مزیت: مقاومت به سایش و ضربه، شکل‌پذیری بهتر
– عیب: ممکن است در دماهای بسیار بالا عملکرد بهینه نداشته باشند
- لوله‌های کروم-مولیبدن (Chrome-Molybdenum Tubes):
این لوله‌ها دارای کروم و مولیبدن هستند که باعث بهبود مقاومت به حرارت و خوردگی می‌شوند. کروم خاصیت ضد زنگ و مقاومت به اکسیداسیون را به لوله می‌بخشد، در حالی که مولیبدن مقاومت به خوردگی و خزش در دماهای بالا را افزایش میدهد. این لوله‌ها برای استفاده در دماهای بالا و محیط‌های خورنده مناسب هستند و در صنایع نیروگاهی، پتروشیمی و بویلرهای صنعتی کاربرد فراوان دارند.
خصوصیات شیمیایی و مکانیکی این نوع لوله به شرح زیر است:
– درصد کروم: 0.5% تا 9.0%
– درصد مولیبدن: 0.5% تا 1.5%
– خواص مکانیکی: مقاومت به حرارت و خوردگی، استحکام در دماهای بالا
– کاربردها: صنایع نیروگاهی، پتروشیمی، بویلرهای صنعتی
مزایا و معایب این لوله نیز به صورت زیر است:
– مزیت: مقاومت به خوردگی و حرارت، طول عمر بیشتر
– عیب: هزینه تولید بالاتر، نیاز به تجهیزات تخصصی برای جوشکاری
این ترکیبات شیمیایی و خواص مکانیکی ویژه، لوله‌های آتشخوار را برای استفاده در محیط‌های صنعتی با شرایط عملیاتی سخت و نیازهای خاص، ایده‌آل می‌سازند.
انواع لوله آتشخوار بر اساس کاربرد

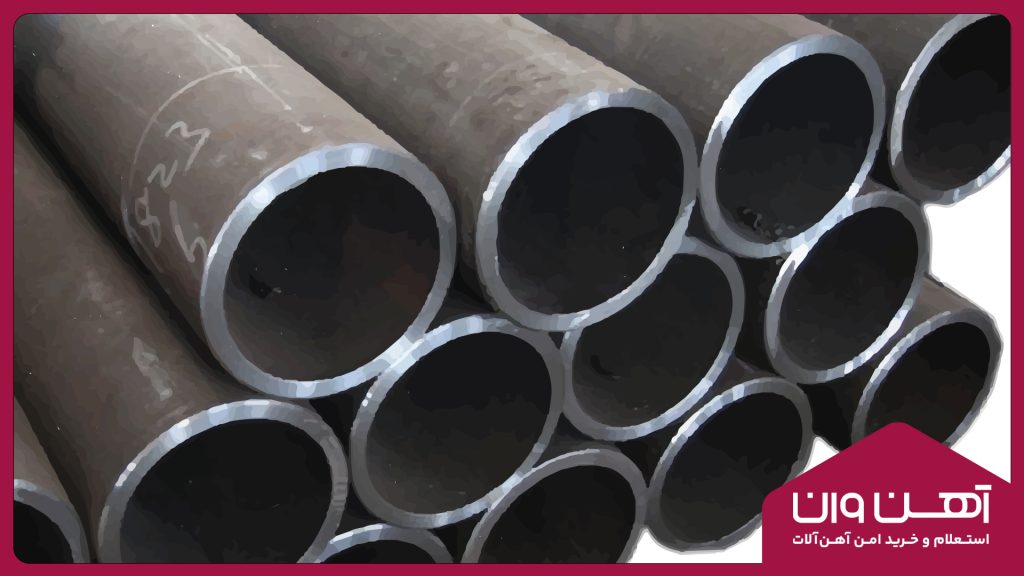

- لوله‌های دیگ بخار (Boiler Tubes):
این لوله‌ها در دیگ‌های بخار برای انتقال بخار و آب داغ استفاده می‌شوند. دیگ‌های بخار بخشی از سیستم‌های تولید انرژی هستند که در نیروگاه‌ها، صنایع شیمیایی، و پالایشگاه‌ها به کار می‌روند. لوله‌های دیگ بخار باید توانایی تحمل دما و فشار بالای بخار را داشته باشند و در برابر خوردگی و سایش مقاوم باشند.
– کاربرد: انتقال بخار و آب داغ در دیگ‌های بخار
– خواص: مقاومت به دما و فشار بالا، مقاومت به خوردگی
– مزیت: قابلیت تحمل دما و فشار بالا، عمر مفید طولانی
– عیب: هزینه تولید و نگهداری بالا
- لوله‌های مبدل‌های حرارتی (Heat Exchanger Tubes):
این لوله‌ها در مبدل‌های حرارتی به کار می‌روند و برای انتقال حرارت بین دو سیال استفاده می‌شوند. مبدل‌های حرارتی در صنایع مختلف مانند نفت و گاز، پتروشیمی، و صنایع غذایی کاربرد دارند. لوله‌های مبدل حرارتی باید دارای رسانایی حرارتی بالا و مقاومت به خوردگی باشند تا بتوانند به‌طور موثر حرارت را منتقل کنند.
– کاربرد: انتقال حرارت بین دو سیال در مبدل‌های حرارتی
– خواص: رسانایی حرارتی بالا، مقاومت به خوردگی
– مزیت: انتقال حرارت موثر، کاهش هزینه‌های انرژی
– عیب: نیاز به مواد خاص با رسانایی حرارتی بالا
- لوله‌های کوره‌ها (Furnace Tubes):
این لوله‌ها در کوره‌های صنعتی برای انتقال گازهای داغ استفاده می‌شوند. کوره‌ها در فرآیندهای مختلف صنعتی مانند تولید فلزات، شیشه‌سازی، و صنایع سرامیک به کار می‌روند. لوله‌های کوره باید در برابر دماهای بسیار بالا و شرایط خورنده مقاومت داشته باشند و استحکام مکانیکی خود را در این شرایط حفظ کنند.
– کاربرد: انتقال گازهای داغ در کوره‌های صنعتی
– خواص: مقاومت به دمای بسیار بالا، استحکام مکانیکی بالا، مقاومت به خوردگی
– مزیت: عملکرد پایدار در دماهای بالا، عمر مفید طولانی
– عیب: هزینه تولید بالا به دلیل نیاز به مواد مقاوم به حرارت
- لوله‌های سیستم‌های گرمایشی (Heating System Tubes):
این لوله‌ها در سیستم‌های گرمایشی مرکزی برای انتقال آب گرم یا بخار به منظور گرمایش ساختمان‌ها و فضاهای صنعتی استفاده می‌شوند. لوله‌های سیستم‌های گرمایشی باید قابلیت تحمل دما و فشار متوسط را داشته باشند و در برابر خوردگی و رسوب‌گذاری مقاوم باشند تا عمر مفید سیستم را افزایش دهند.
– کاربرد: انتقال آب گرم یا بخار در سیستم‌های گرمایشی مرکزی
– خواص: مقاومت به دما و فشار متوسط، مقاومت به خوردگی و رسوب‌گذاری
– مزیت: کارایی بالا در سیستم‌های گرمایشی، نصب و نگهداری آسان
– عیب: حساسیت به خوردگی در صورت عدم نگهداری مناسب
این تقسیم‌بندی بر اساس کاربرد، نشان‌دهنده تنوع و اهمیت لوله‌های آتشخوار در صنایع مختلف است و انتخاب صحیح آنها می‌تواند تاثیر بسزایی در کارایی و طول عمر سیستم‌های صنعتی داشته باشد.
سوالات متداول
لوله آتشخوار استیل مقاومت بالا در برابر خوردگی و حرارت دارد و در شرایط دمایی بالا بسیار کاربردی است.
لوله‌های آلیاژی به دلیل مقاومت حرارتی و خواص مکانیکی بالا در برابر دماهای بالا و مواد خورنده، گزینه‌ای مناسب برای صنایع پالایشگاهی است.
لوله‌های سرامیکی برای کاربردهای با دماهای بسیار بالا و محیط‌های خورنده بسیار مناسب است.
لوله‌های نسوز دارای لایه‌های محافظتی در سطح داخلی هستند که از مواد مقاوم در برابر حرارت و خوردگی ساخته شده‌اند و برای شرایط دمایی و شیمیایی شدید مناسب است.
لوله‌های پرکربن استحکام و سختی بالایی دارند، اما شکنندگی بیشتری نیز از خود نشان می‌دهند که از معایب آنها است.
لوله‌های مبدل حرارتی برای انتقال حرارت بین دو سیال در مبدل‌های حرارتی استفاده می‌شوند که در صنایع مختلف کاربرد دارند.
لوله‌های کروم-مولیبدن به دلیل مقاومت بالا در برابر حرارت و خوردگی، در بویلرهای صنعتی و محیط‌های خورنده به‌طور گسترده‌ای استفاده می‌شوند که بسیار مفید است.
شاید برای شما جالب باشد: تیرآهن 14
جمع‌بندی آهن وان
لوله‌های آتشخوار با توجه به تنوع در جنس، ترکیب شیمیایی و کاربردهای صنعتی، نقش مهمی در بهبود کارایی و ایمنی سیستم‌های صنعتی ایفا می‌کنند. از جمله این لوله‌ها می‌توان به لوله‌های استیل، آلیاژی، سرامیکی و نسوز اشاره کرد. لوله‌های استیل به دلیل مقاومت بالا در برابر خوردگی و حرارت، در شرایط دمایی بالا کاربرد دارند. لوله‌های آلیاژی با ترکیب موادی همچون کروم، مولیبدن و نیکل، مقاومت حرارتی و خواص مکانیکی بالایی را ارائه می‌دهند و در پالایشگاه‌ها و نیروگاه‌ها به‌کار می‌روند. لوله‌های سرامیکی به‌علت پایداری حرارتی بالا و مقاومت در برابر خوردگی، برای دماهای بسیار بالا مناسب هستند و لوله‌های نسوز با لایه‌های محافظتی داخلی، در شرایط دمایی و شیمیایی شدید به‌کار می‌روند.
